Colaboraciones: Américo Francone (LU2HPJ), Daniel Fazzio (LW5HAO), Hector Ferrari, Diego Revello, Martín Revello. Inspirado en los trabajos de Ricardo (EA5GKA / RMG-5, https://ea5gka.blogspot.com/)

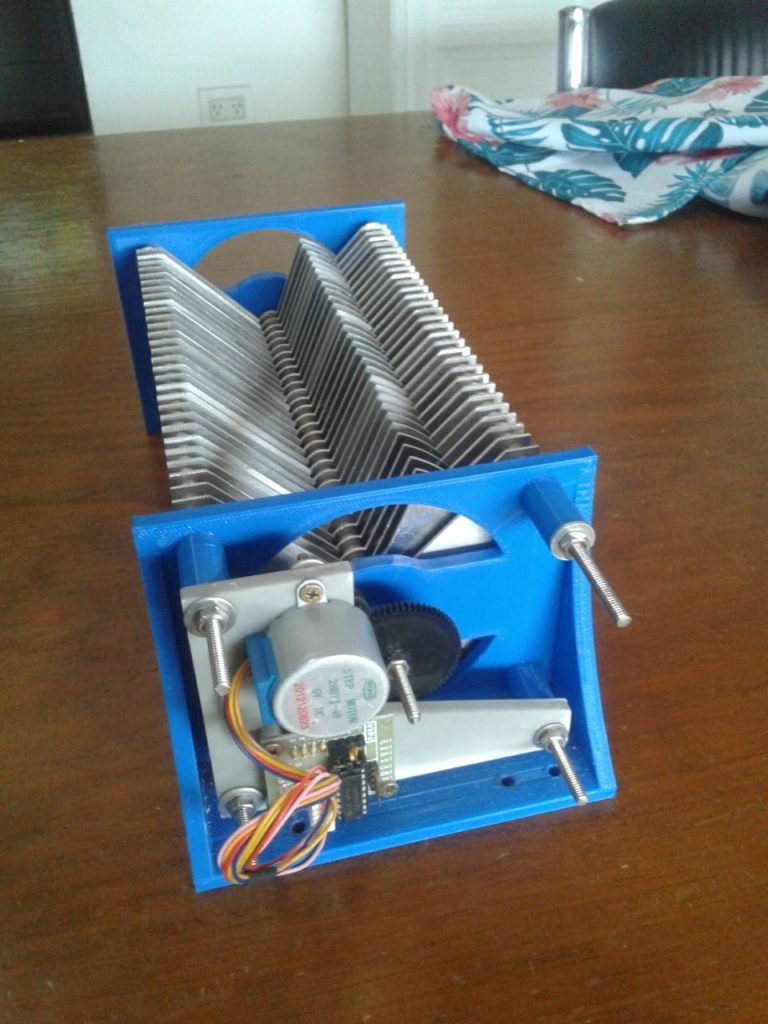

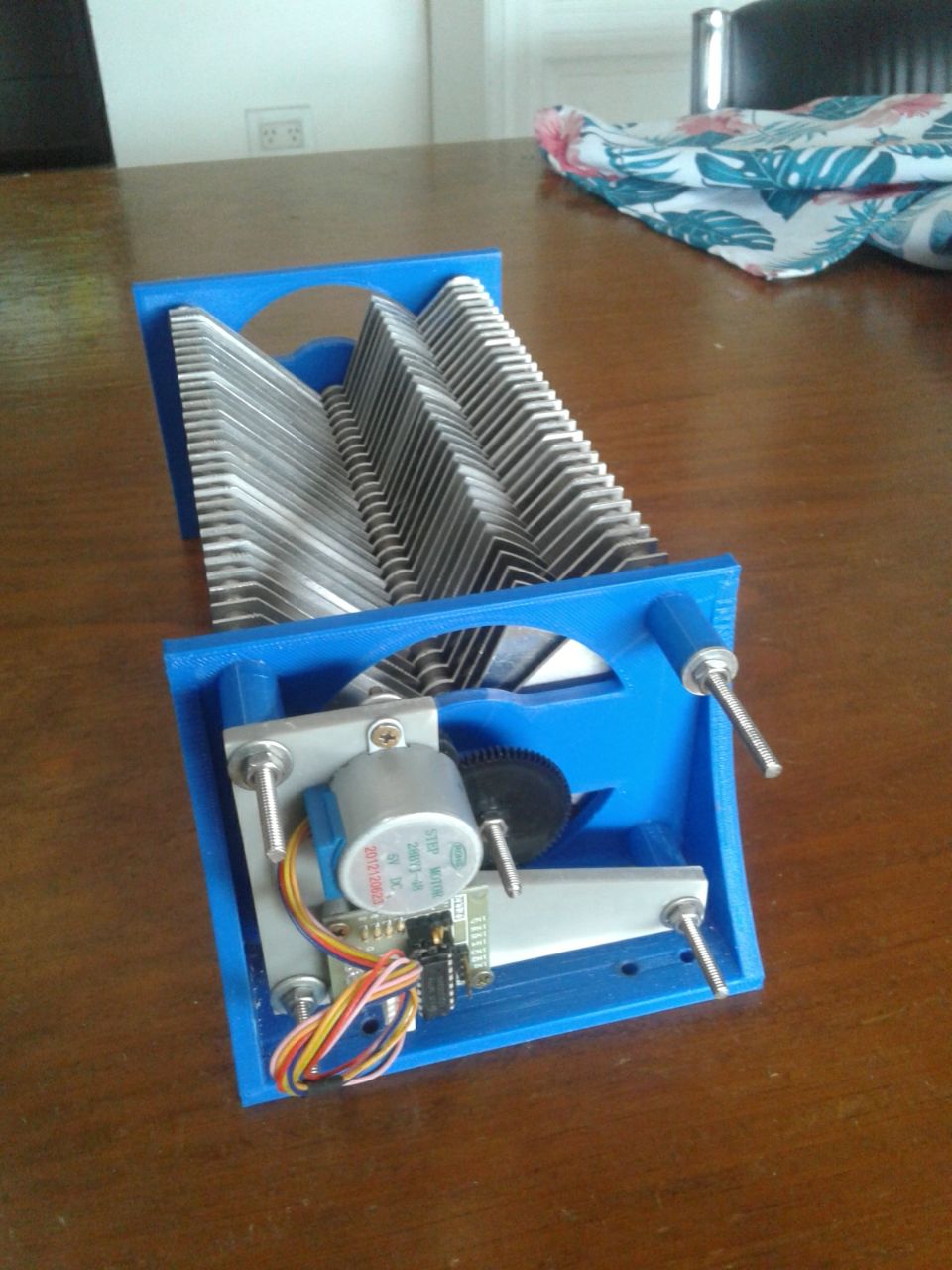

Decidí construir éste capacitor para acoplarlo a la antena de tipo loop magnética, que me viene presentando batalla desde hace ya varios meses.
La teoría indica que estos capacitores son ideales para sintonizar antenas loop ya que soportan altas tensiones y, por su diseño, son ideales para ello. En realidad se trata de dos capacitores en serie. Uno estaría formado por las placas de un extremo y las placas centrales, mientras que el otro se forma entre las placas centrales y el otro extremo. Esta configuración reduce la capacidad pero aumenta la aislación eléctrica (una de cal y otra de arena).
Es muy importante mensionar que éste diseño no presenta contactos por rozamiento. Los contactos del capacitor están en las placas fijas, el centro rotativo se encuentra aislado. Es allí, sobre el eje central, donde se instalará un pequeño motor de pasos para controlar el giro (y por lo tanto la capacidad), de forma remota.
Como desventaja podríamos mensionar el hecho de que el rango de variación de capacidad, desde la mínima hasta la máxima, se obtiene rotanto el eje en tan solo 90 grados, lo que requiere de un reductor importante, además de algún tipo de control de errores de backlash (por software o por hardware).
