CW Escucha de Bolsillo

Entrenador CW de bolsillo

Estado — Actualizaciones

Estado actual: Proyecto terminado en junio de 2026.

Video demostración del funcionamiento.

Funcionamiento

Este aparato es un simulador de contactos (QSOs) usando código Morse entre dos estaciones ficticias. Genera datos aleatorios (indicativos, nombres, lugares) para cada QSO. Existen 6 tipos de QSO posibles: mínimo, corto, estándar, largo, concurso y dx pileup. Solo hay que encenderlo, regular la velocidad y decodificar con lápiz y papel en mano.

Existe una versión hermana que podés usar desde tu celular o computadora:

Historia

Este proyecto nace de la idea de hacer un pequeño presente a dos personas especiales. Ellos son Patricia "Pat" LU1XJJ y Ricardo "Rik" LU5WA, radiotelegrafistas e instructores en el arte del CW.
En mayo de 2026 dictaron un nuevo curso (auspiciado por el GUCW), del que pude participar y finalmente salir al aire en modo CW. Estoy descubriendo un mundo nuevo en el que hay mucha gente apasionada, eso me gusta.

Podés encontrar más información sobre el Grupo Uraniano de Telegrafía.

Circuito

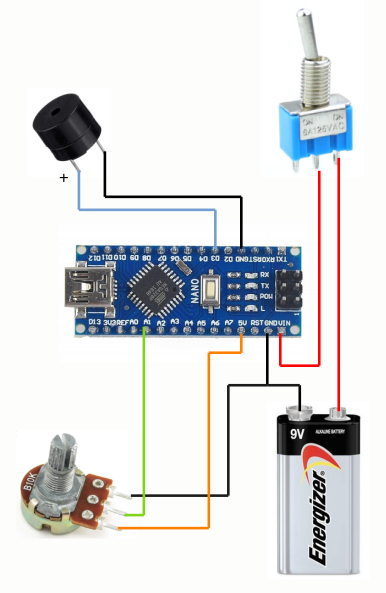

Esquema eléctrico

Firmware para Arduino Nano

Aquí el firmware para "quemar" dentro del Arduino. Lo podés mejorar desde luego.

Archivos STL (fuentes)

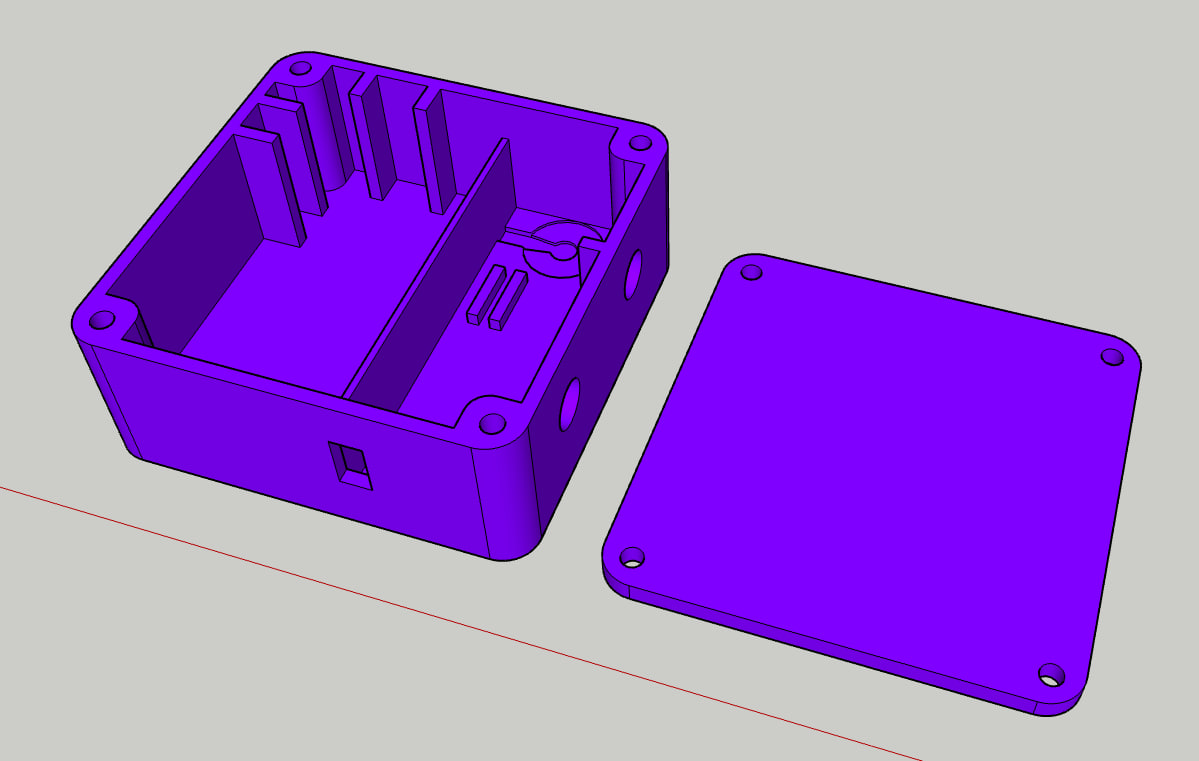

Aquí está el archivo STL del gabinete y su tapa. Podés usarlos, modificarlos y mejorarlos libremente.

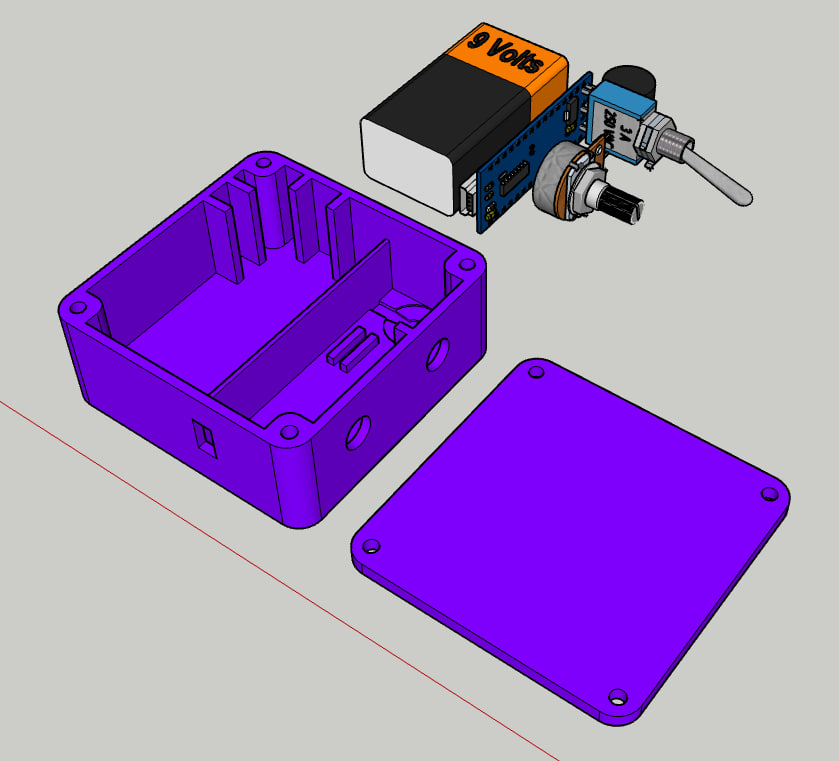

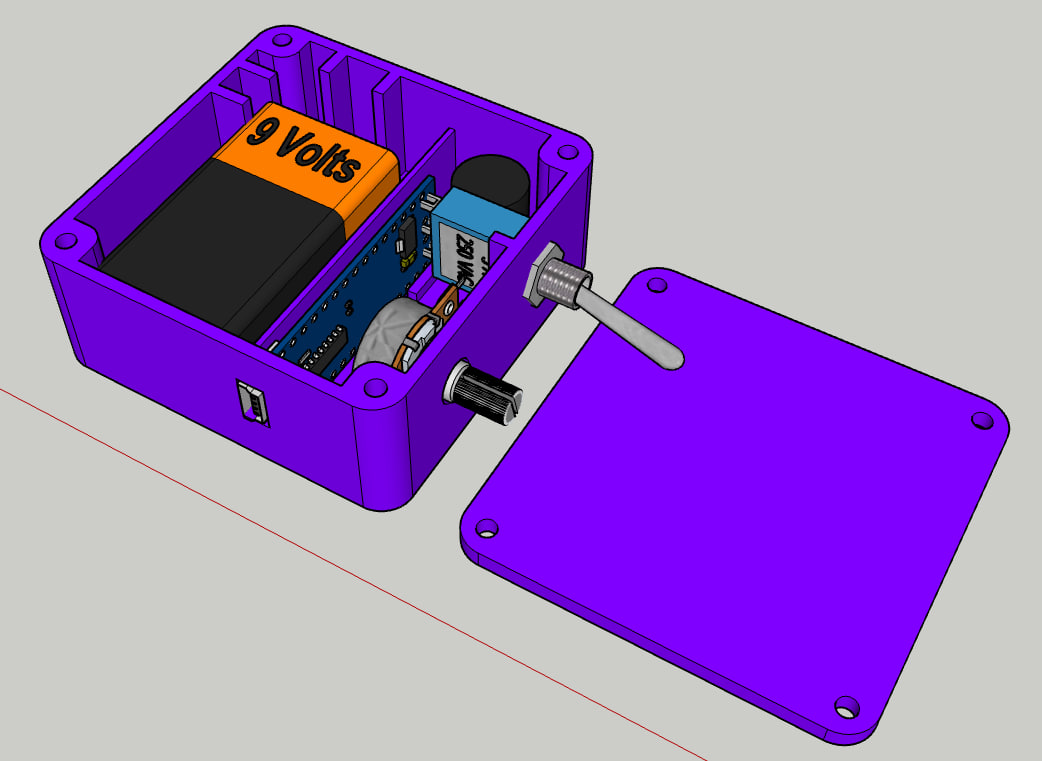

Fotos ilustrativas de las partes 3D y componentes internos.

Cierre

Te animo a armar tu propio equipo, a mejorarlo, a que me compartas tu experiencia.

Gracias por tu interés. 73 DX!

Licencia

Este proyecto se distribuye bajo licencia Creative Commons Atribución-Compartir Igual 4.0 Internacional (CC BY-SA 4.0). Esto significa que podés compartirlo, modificarlo y utilizarlo libremente, siempre que reconozcas la autoría y compartas tus mejoras con la misma libertad.
