Idea

Este proyecto nace de una inquietud simple: quería aprender y operar en CW y no tenía una llave. Antes de comprar, decidí construirla. Y como suele pasar, una se convirtió en tres. Las llaves telegráficas son, en esencia, un interruptor. Pero hay algo en su mecanismo, la palanca, el resorte, el ajuste del contacto, que requiere cierto detalle en la construcción para que funcionen bien, para que se sientan bien en la mano. Construí dos llaves de tipo vertical y una de tipo yámbica.

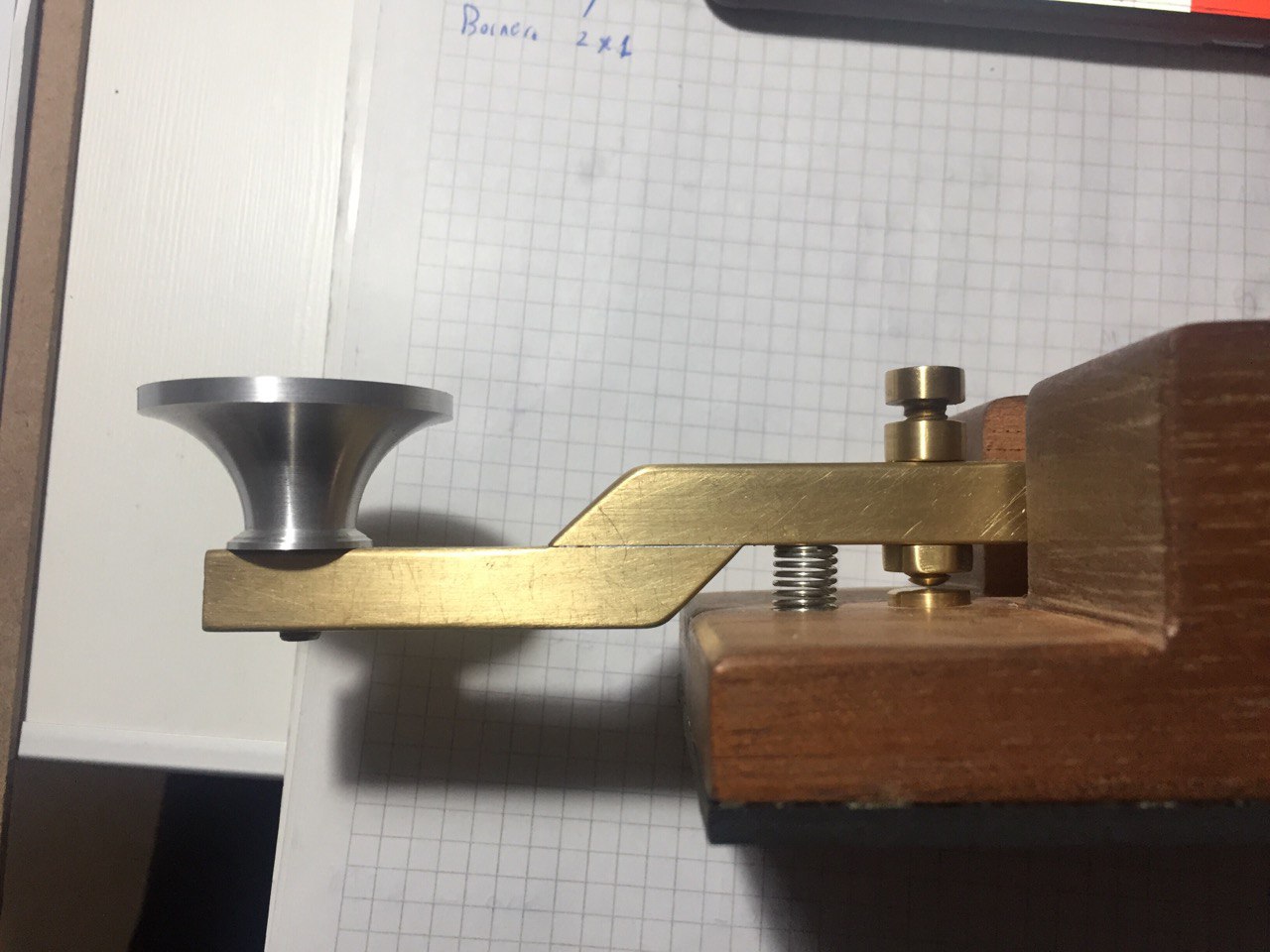

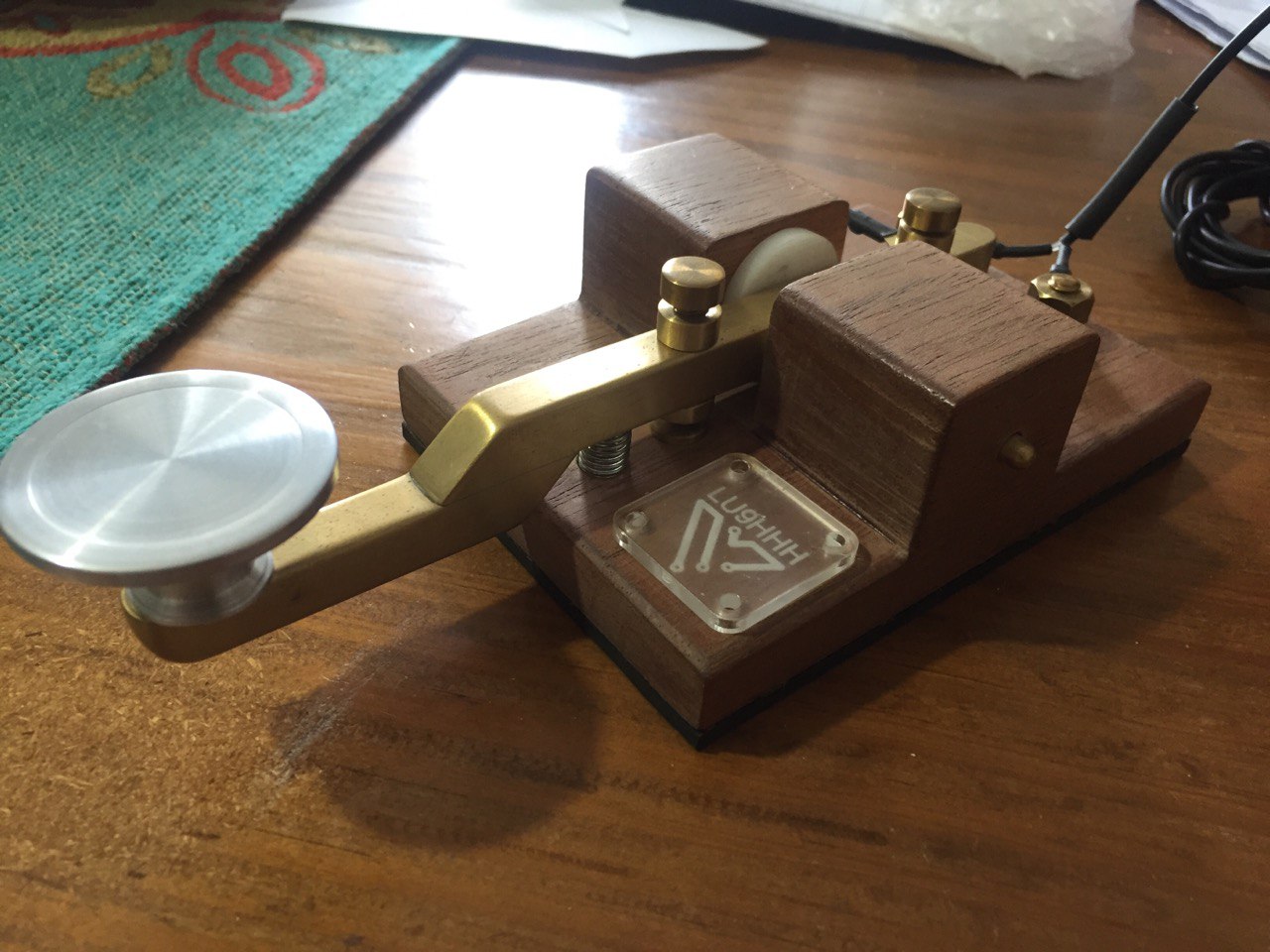

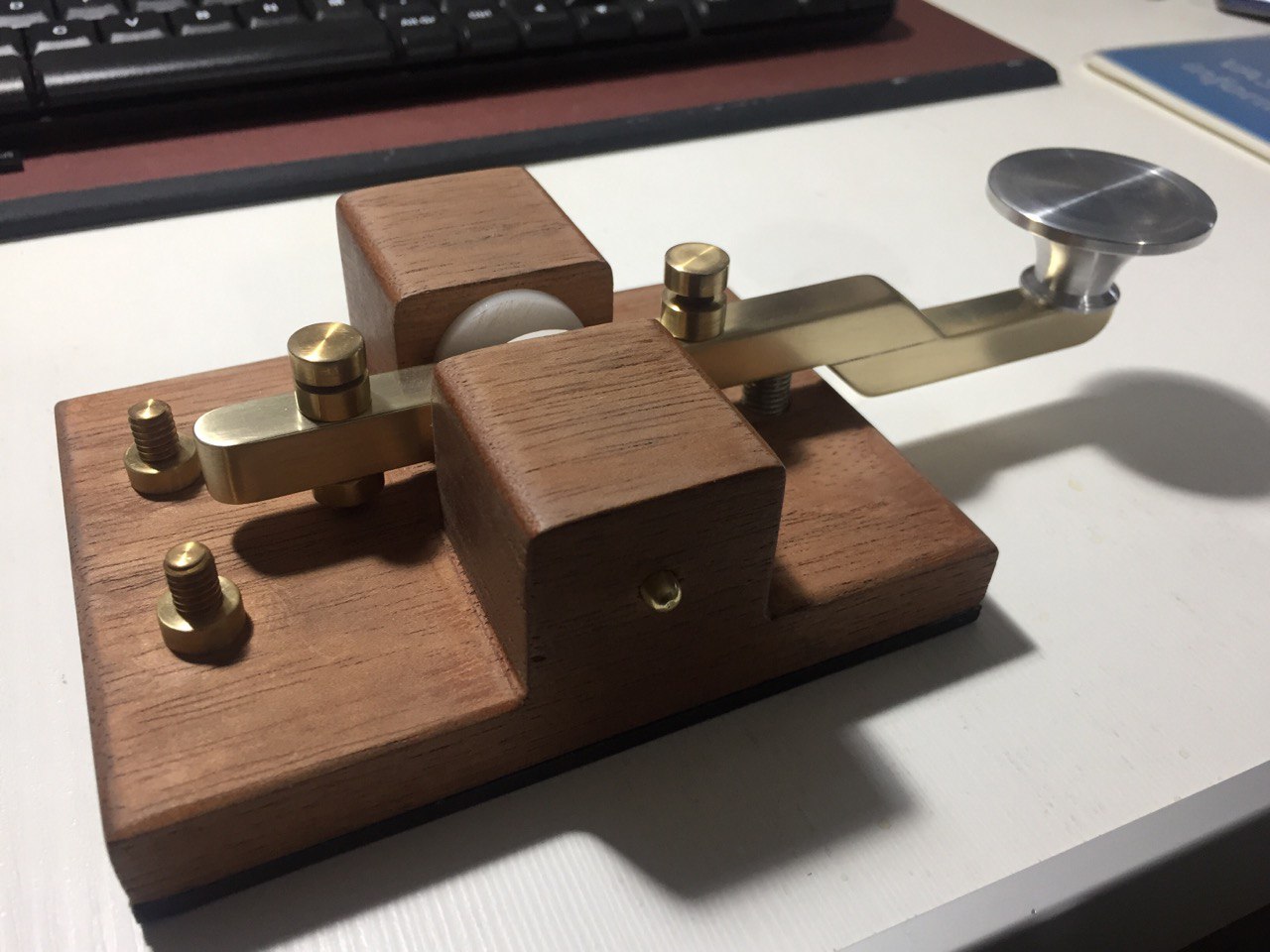

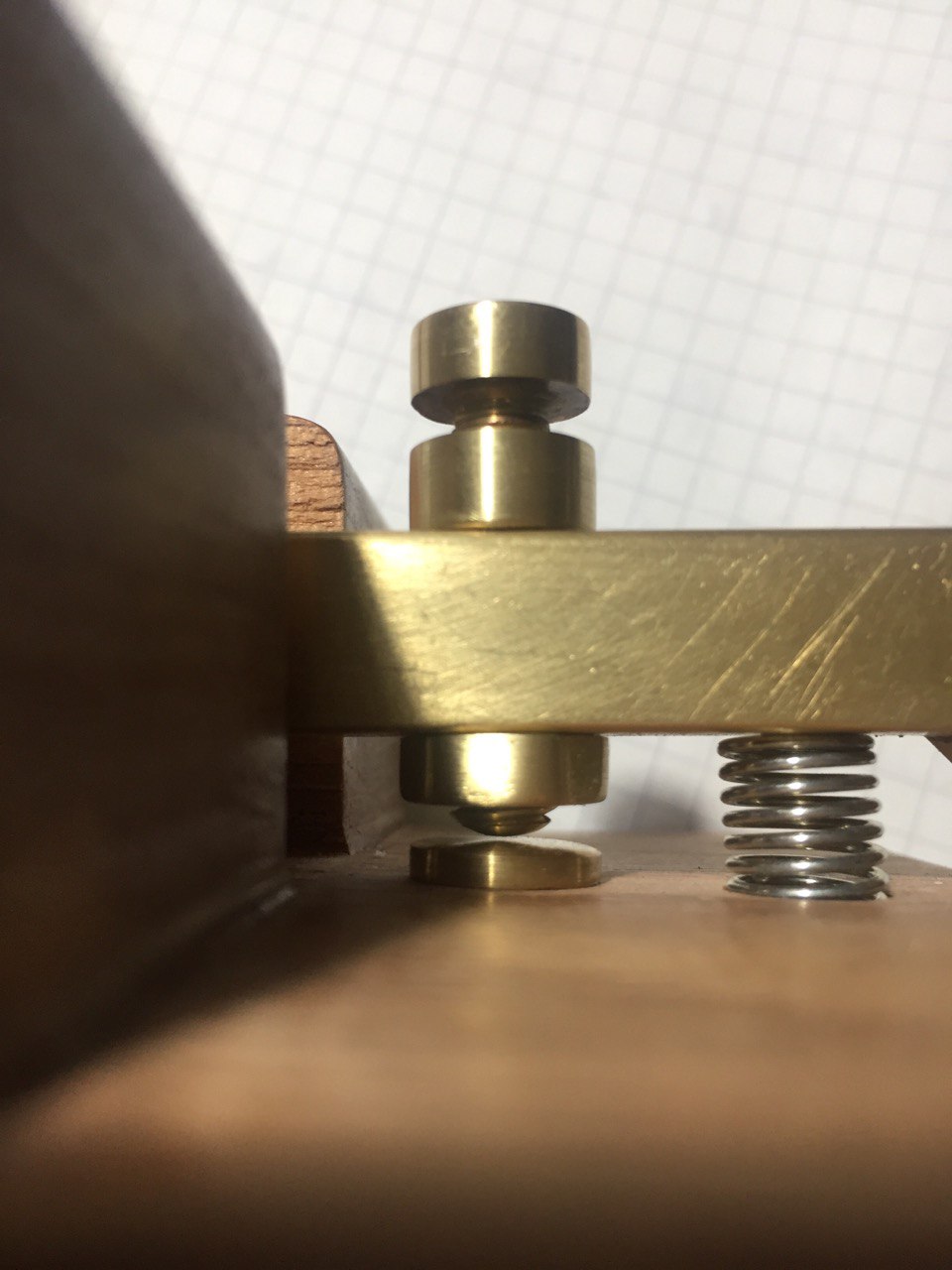

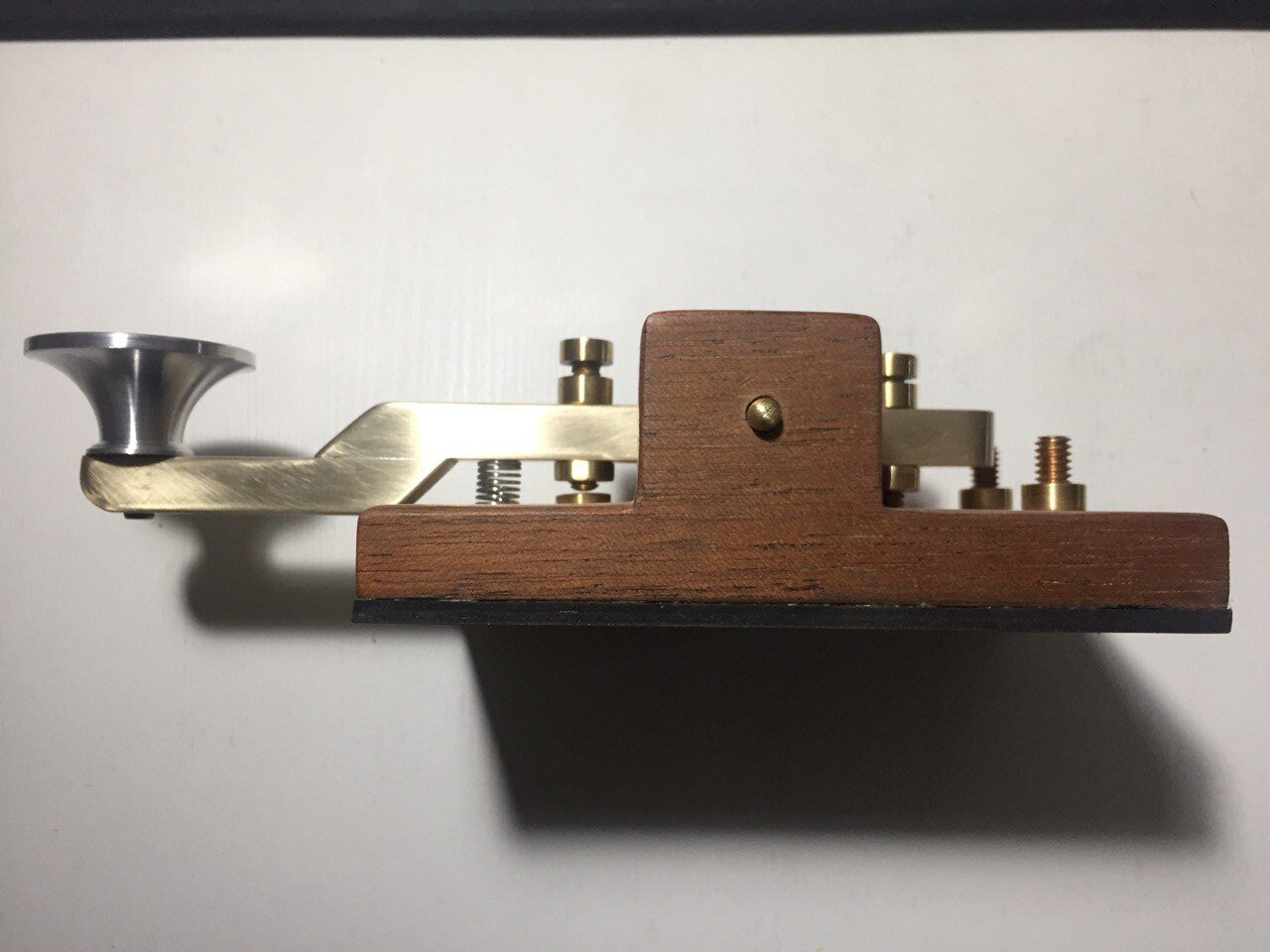

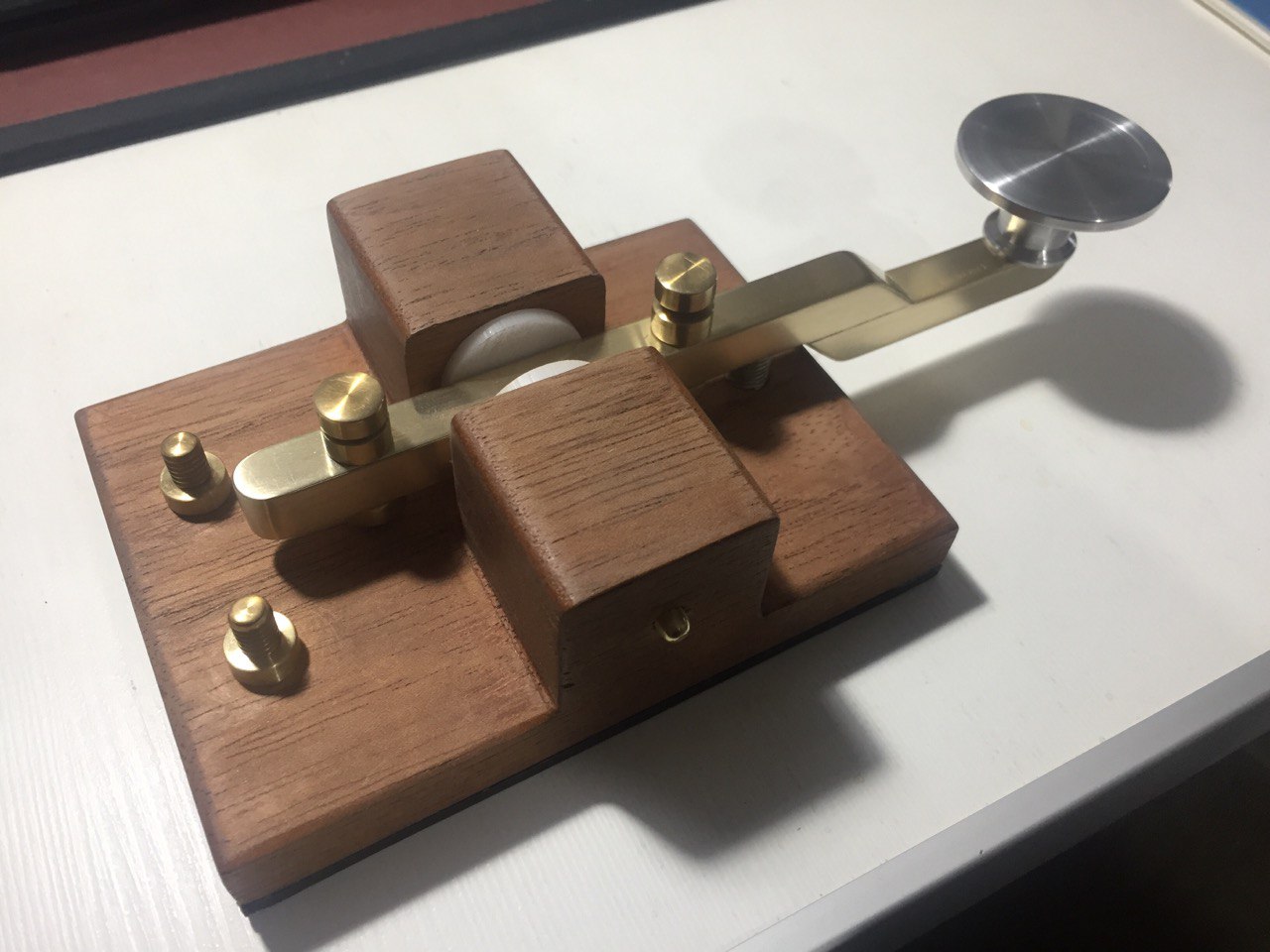

Manipulador 1

Materiales y construcción

El material usado fue bronce, en varillas de 9x9mm y redondo de 5mm. Tornillos y tuercas de bronce cuyas cabezas fueron redondeadas para quitarles el fasetado por cuestiones estéticas.
La base es de madera de cedro reciclada. Por dejajo se realizadon las conexiones hacia los tornollos traseros donde se conectan los cables.
Por debajo se pegó una suela de goma grueso para evitar deslizamiento en superficies lisas.
El cuerpo de madera se trabajó a mano, sólo con una cierra y lija. Llevó trabajo pero se logró una buena terminación.

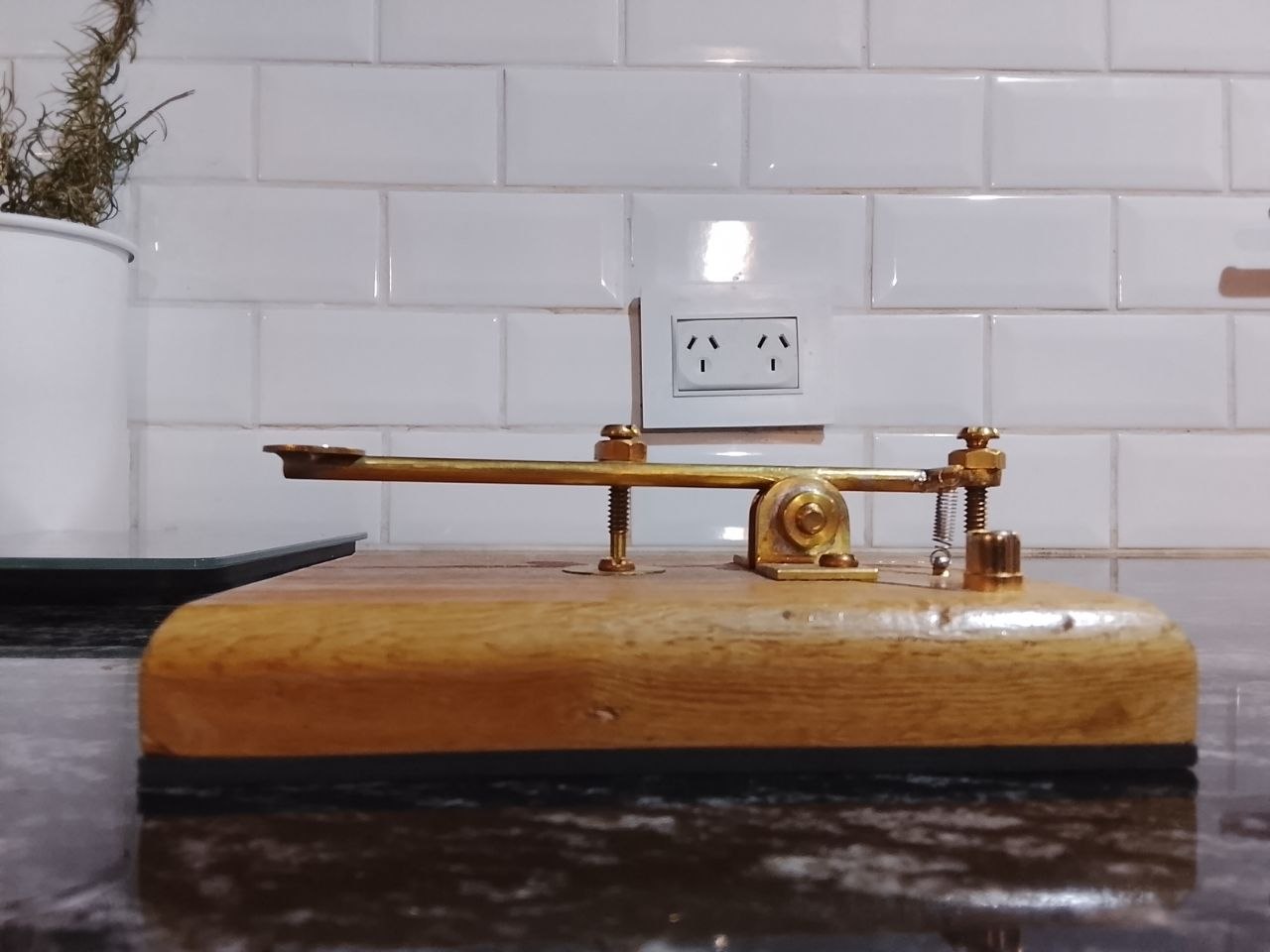

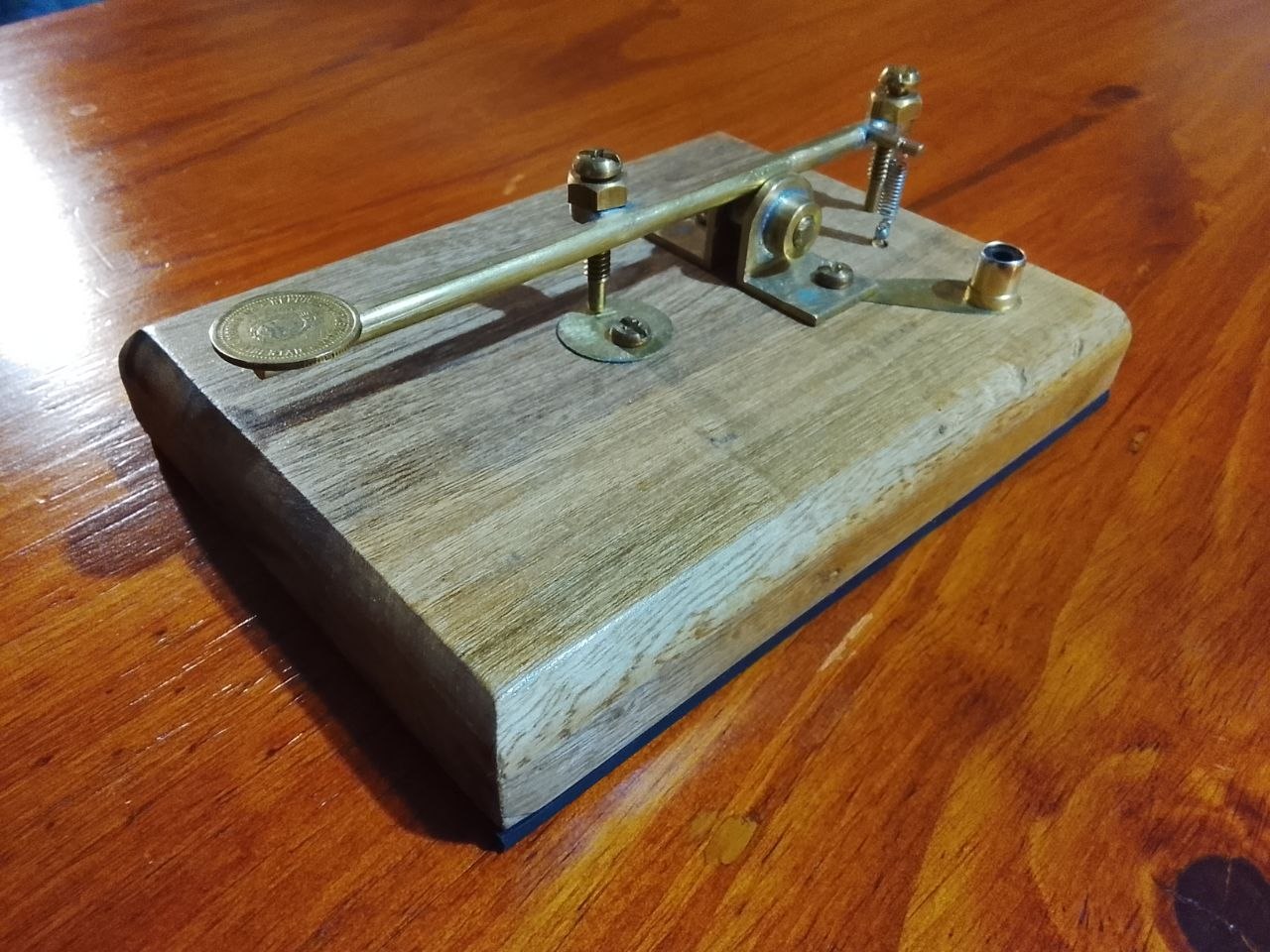

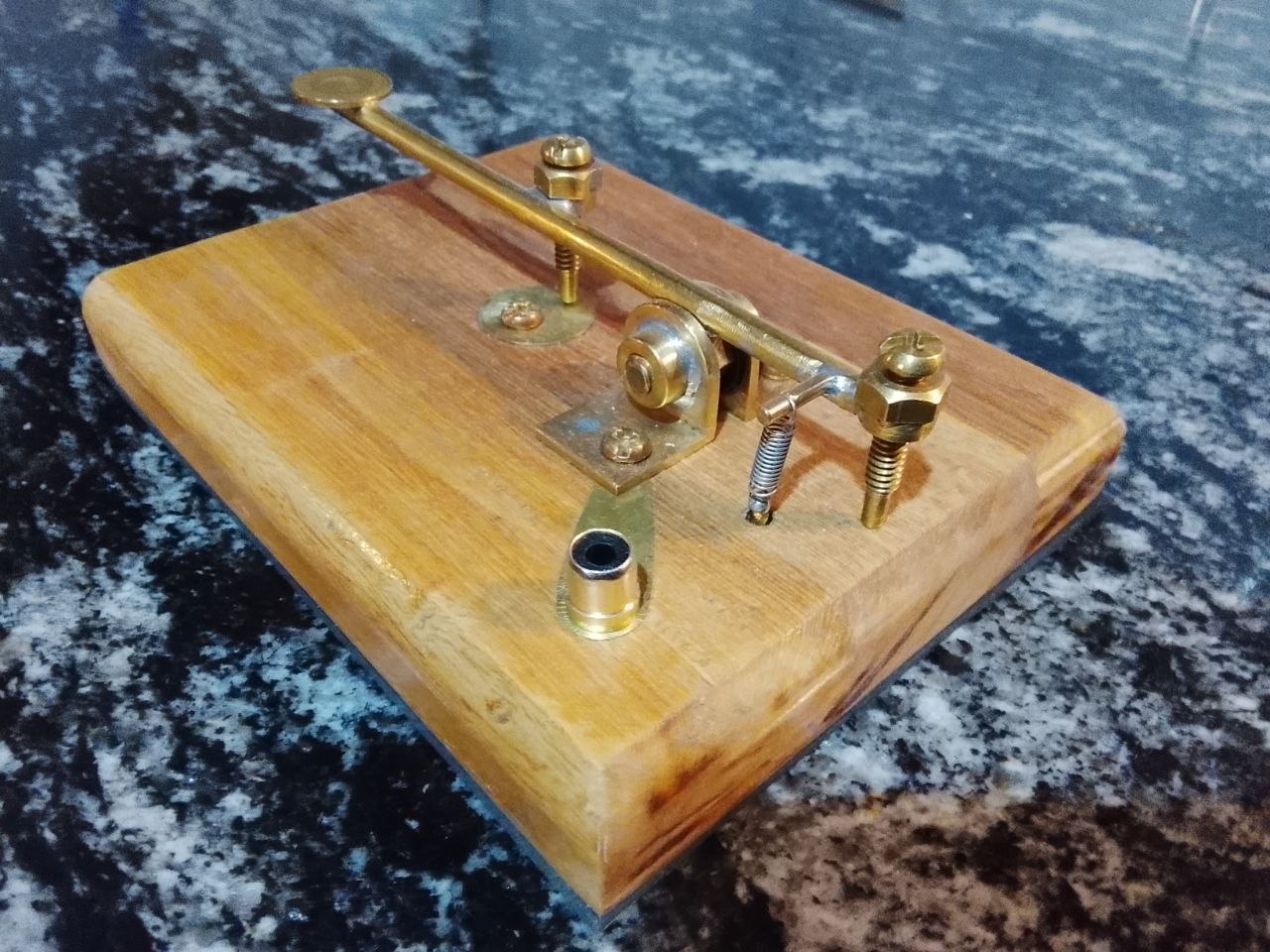

Manipulador 2

Materiales y construcción

El material usado fue bronce para el brazo central, un tornillo de bronce de 6mm como eje, tuercas de bronce redondeadas, ángulo de bronce en las horquillas y una moneda de 10 centavos de peso.
Los componentes están soldados unos a otros con estaño, por lo cual se debe tratar con cierto cuidado.
La base es de madera de guayubira. Por dejajo se realizadon las conexiones hacia una ficha rca hembra.
Por debajo se pegó una suela de goma grueso para evitar deslizamiento en superficies lisas.

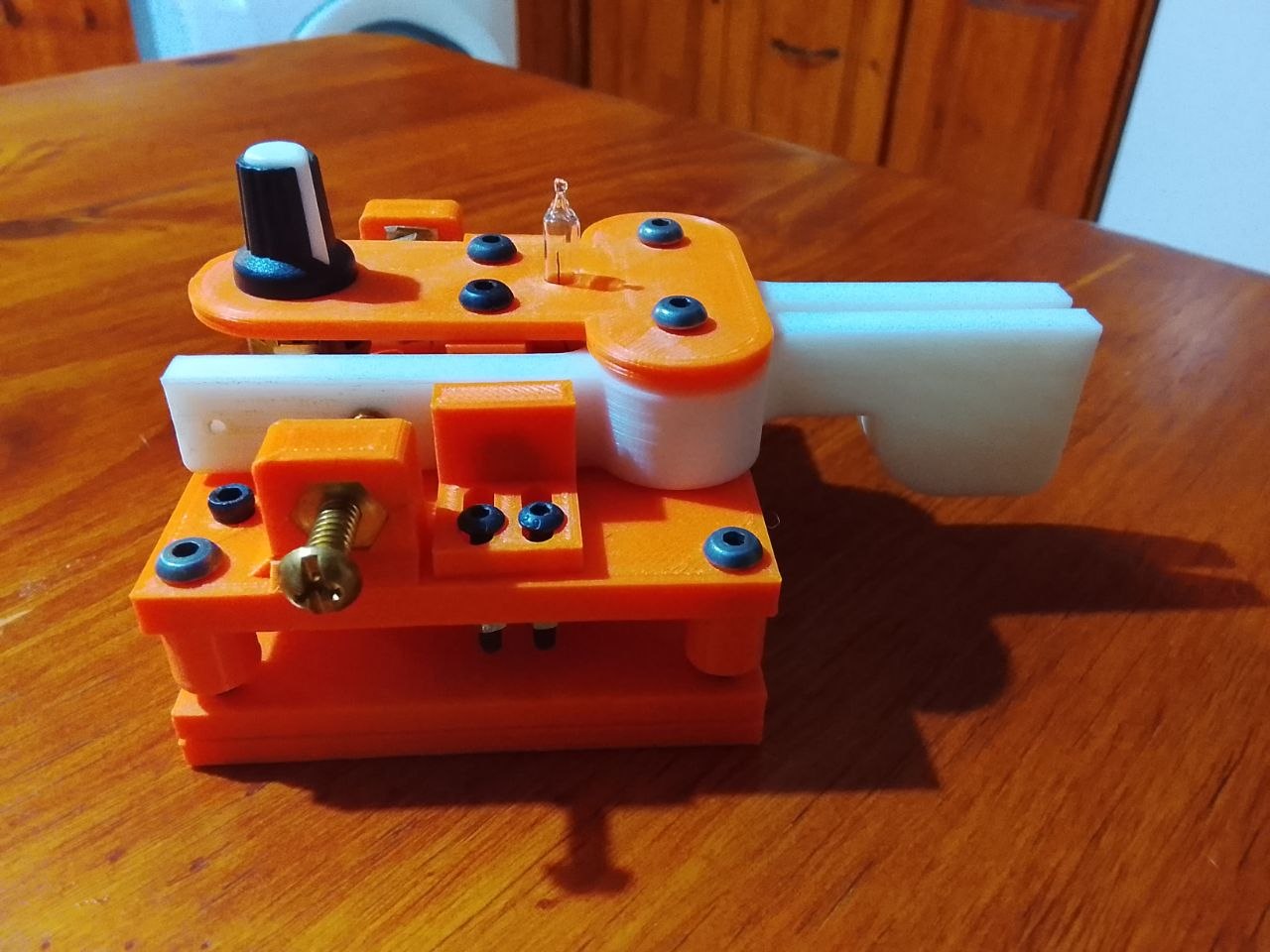

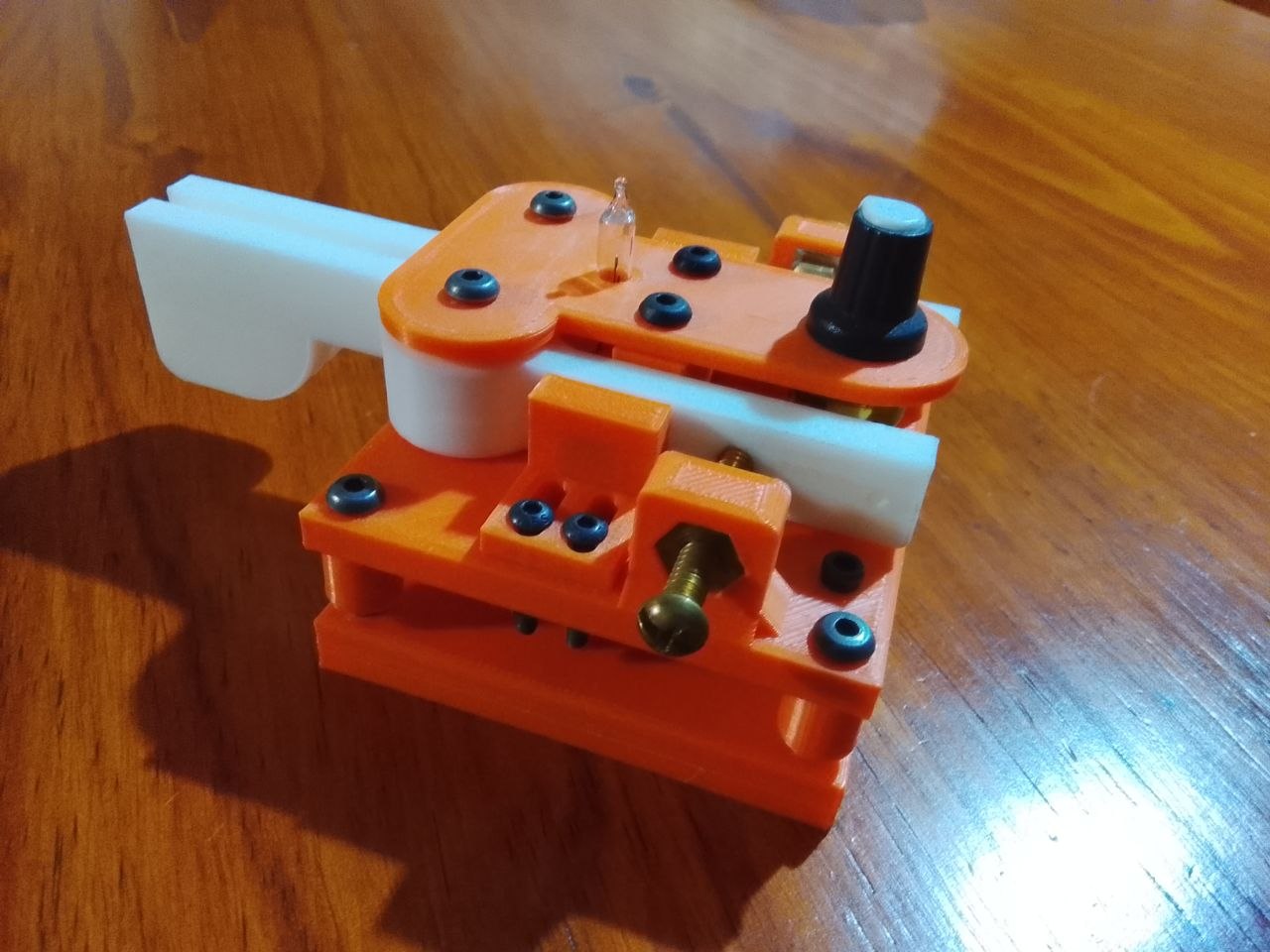

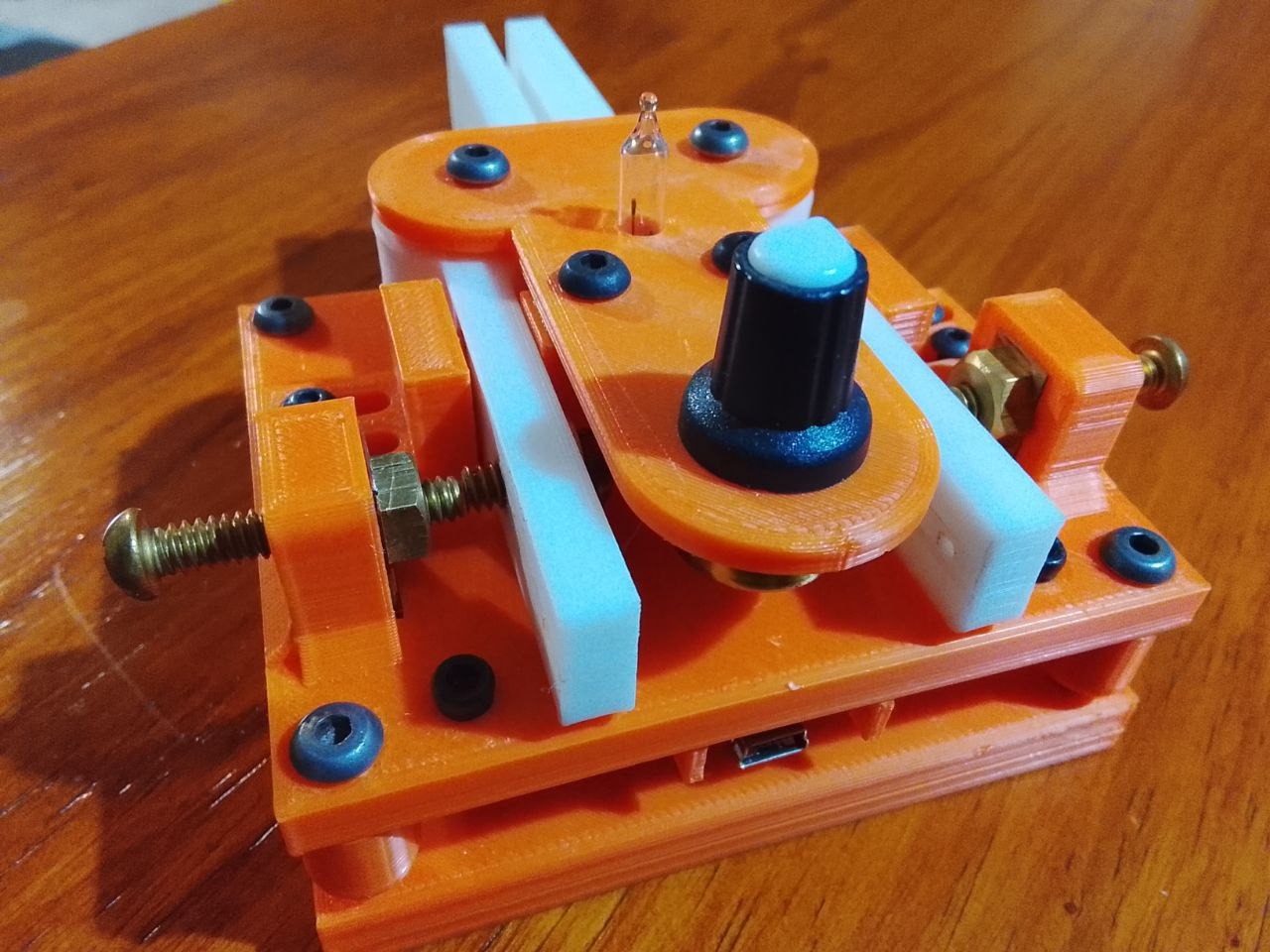

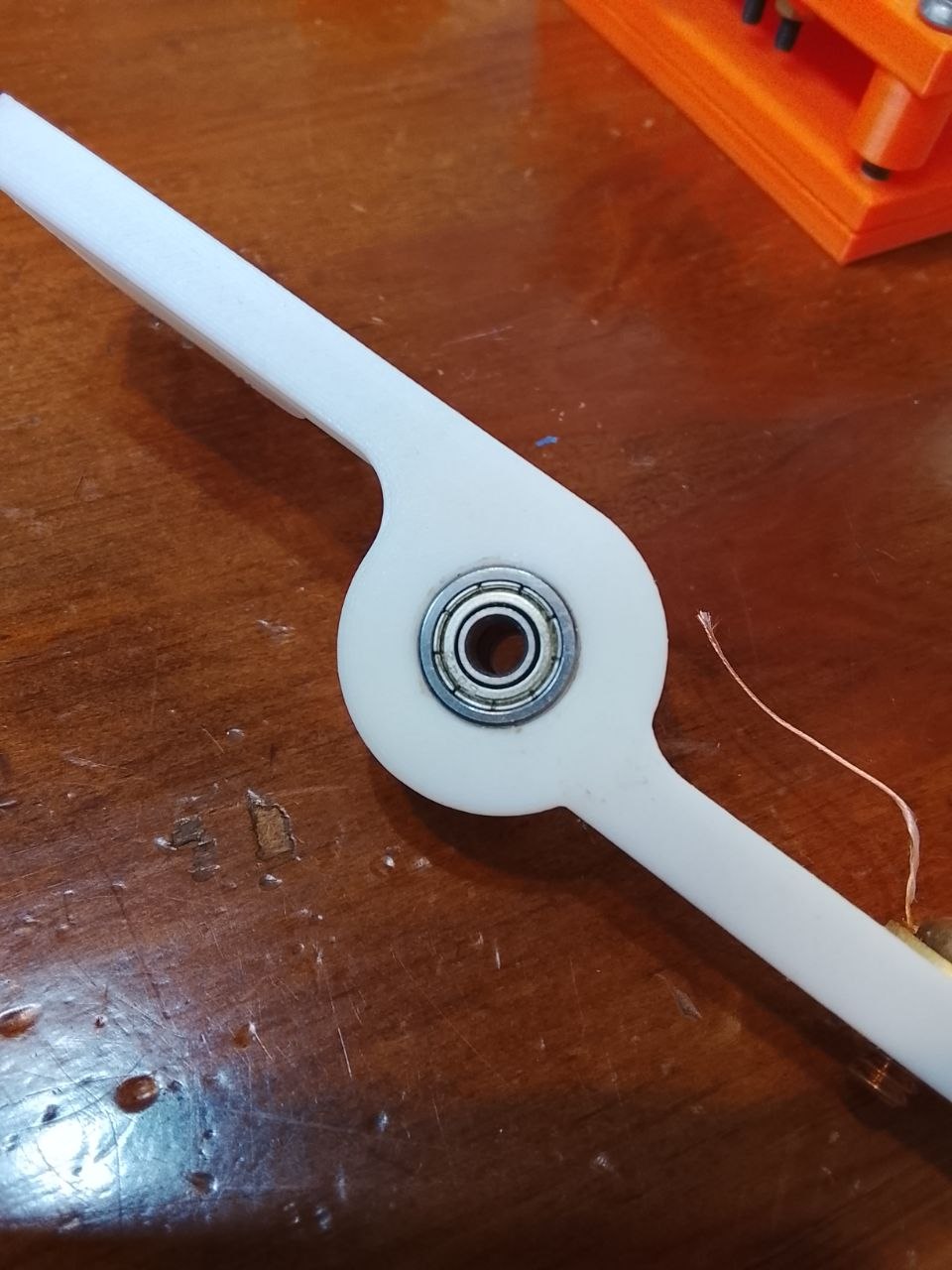

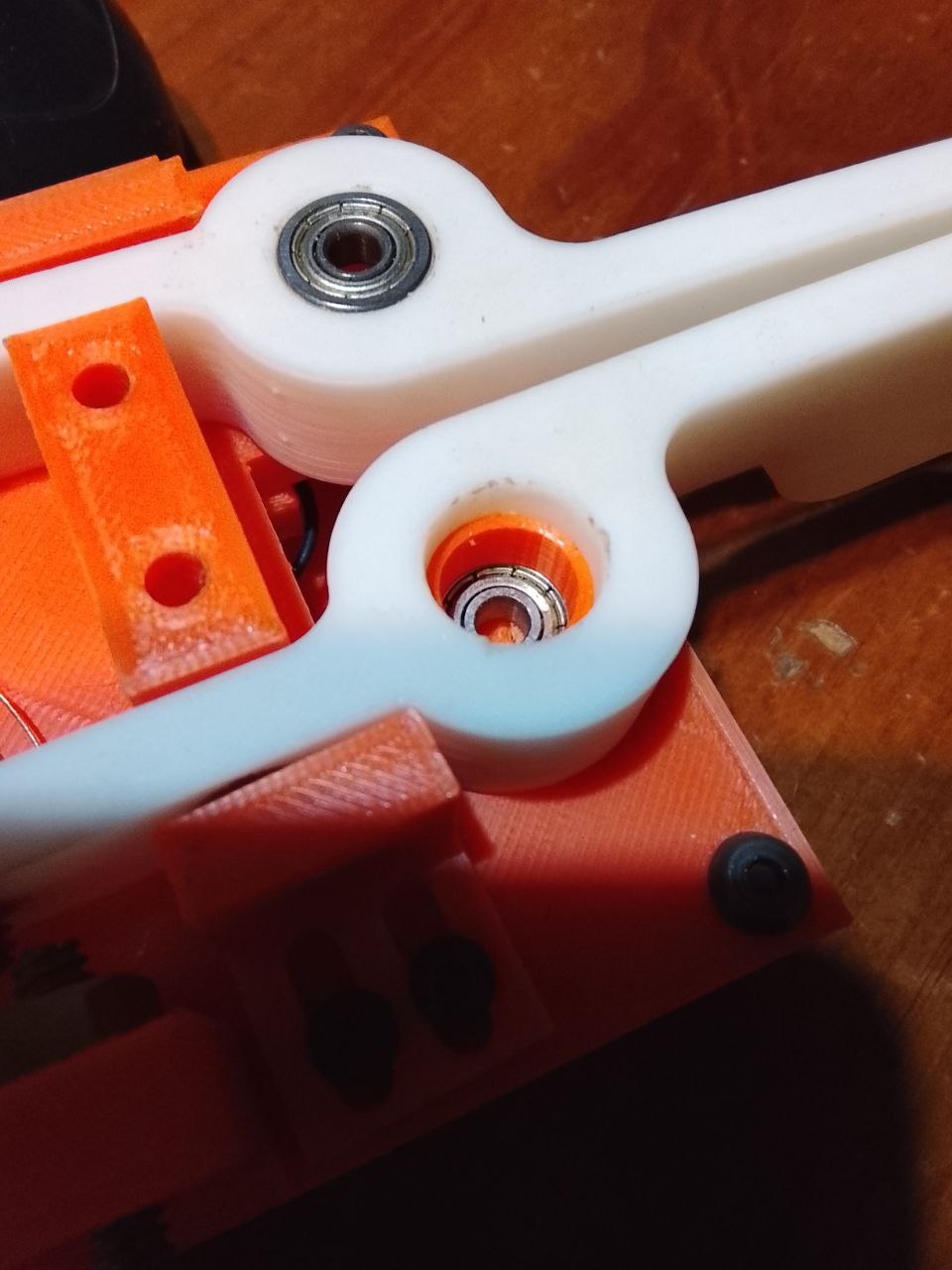

Manipulador 3

Materiales y construcción

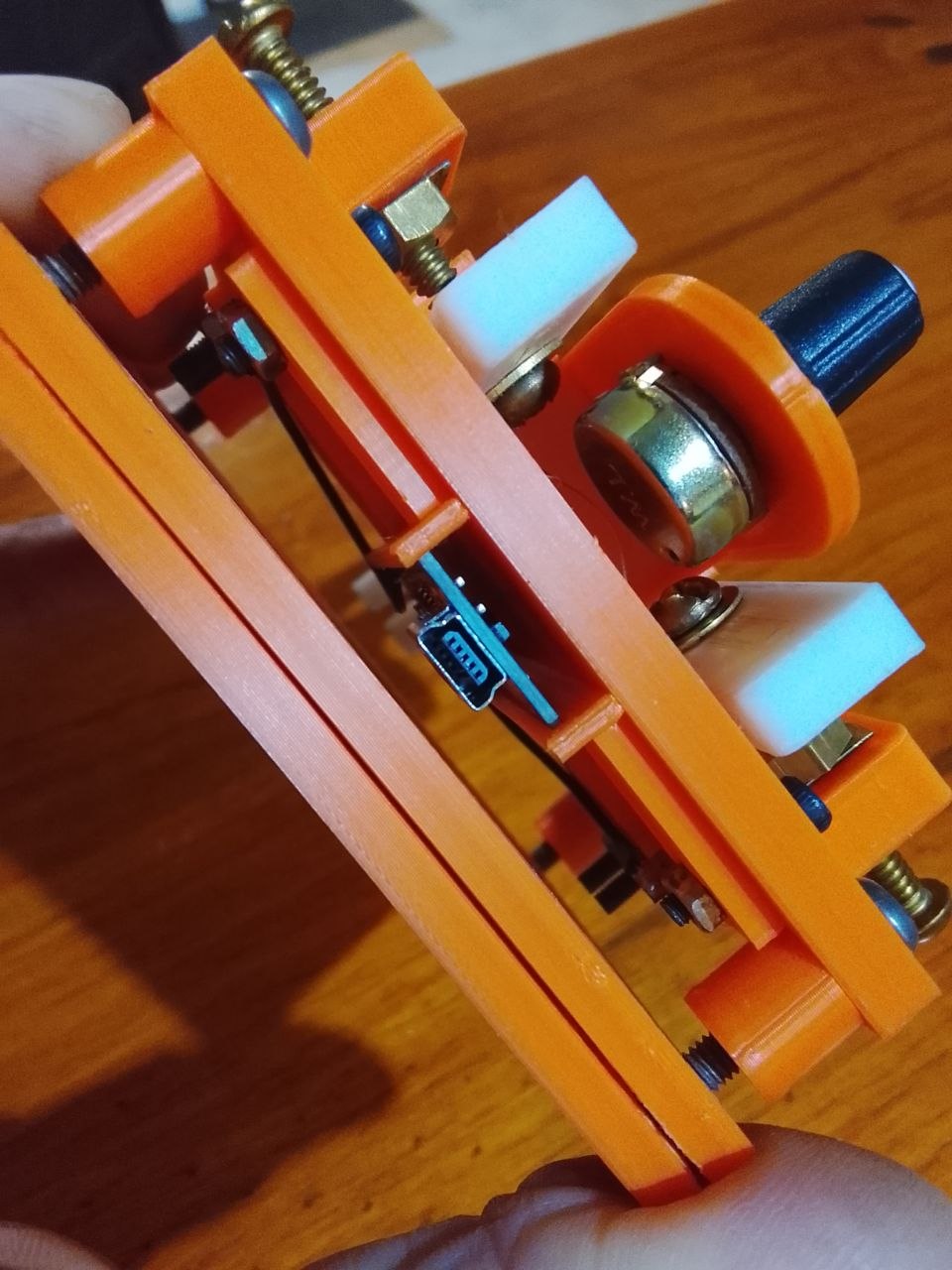

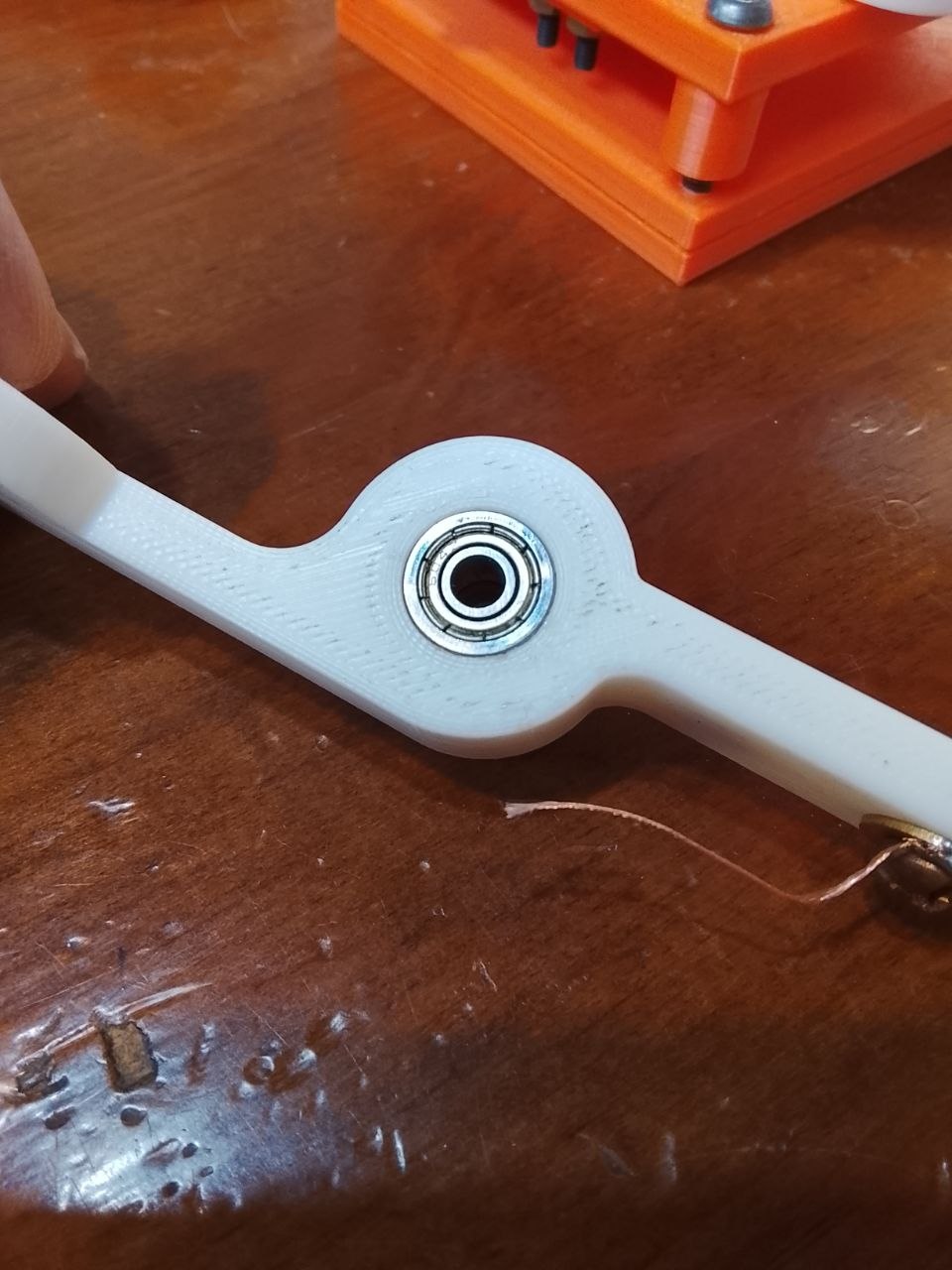

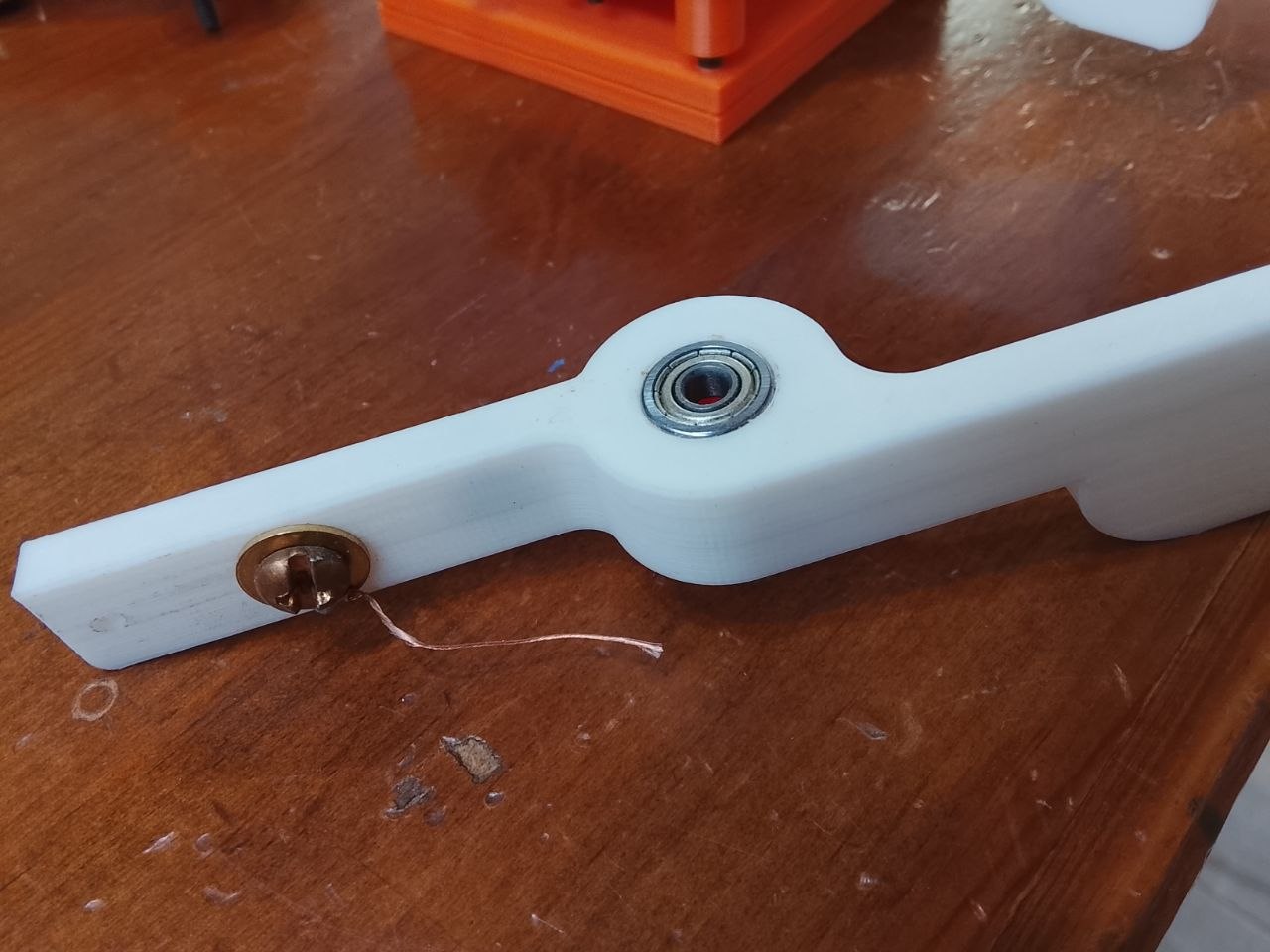

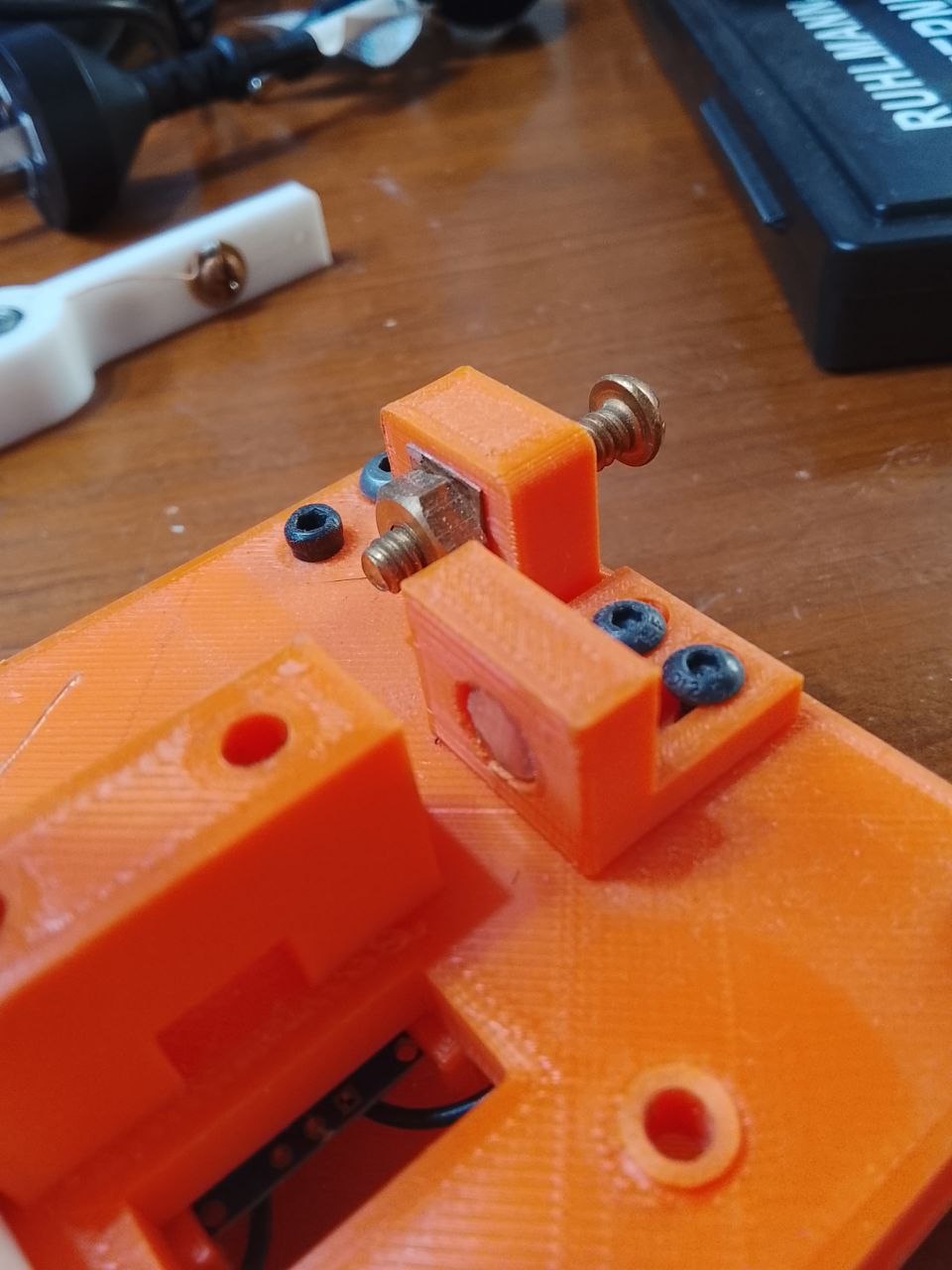

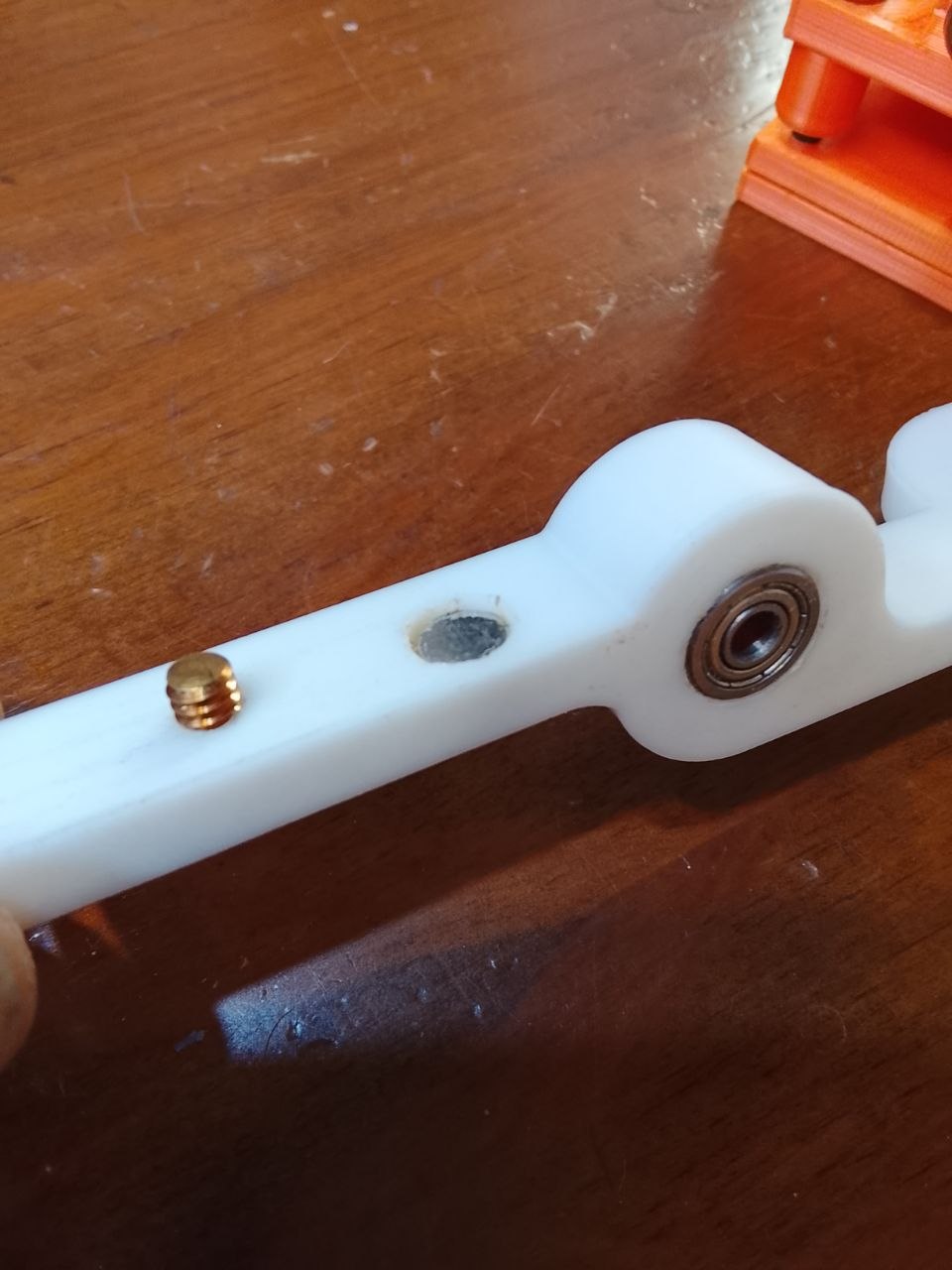

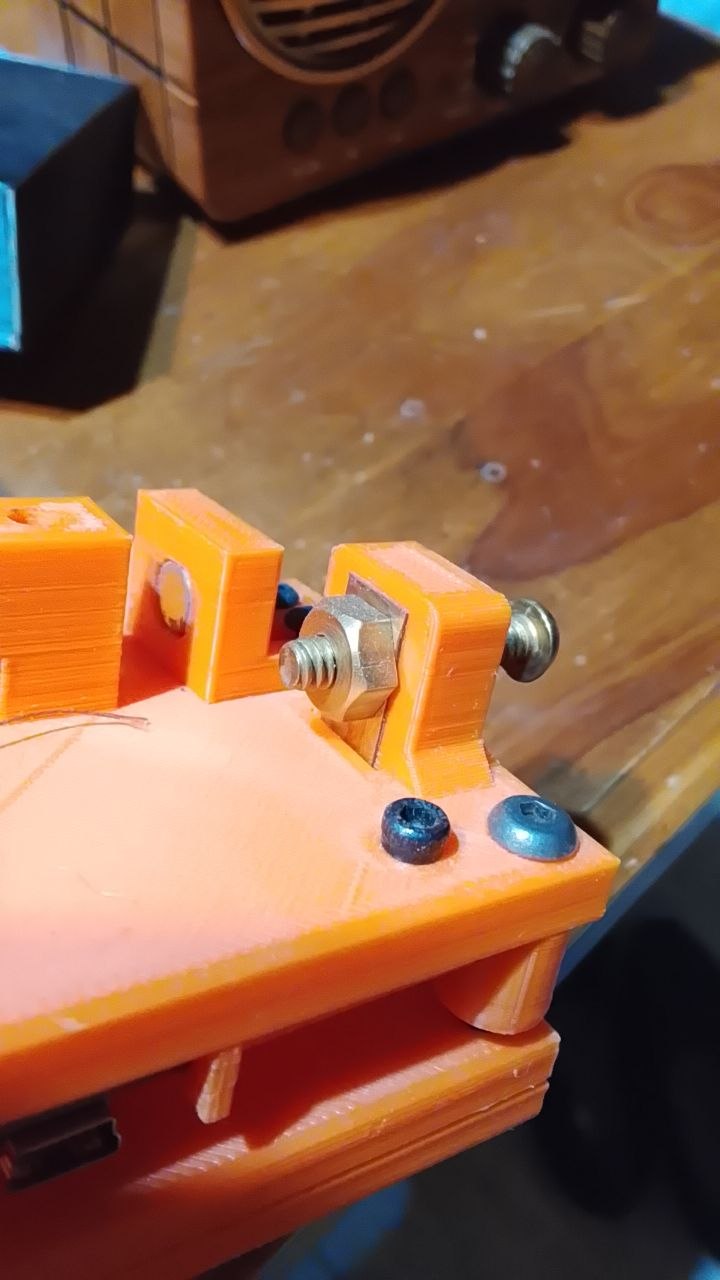

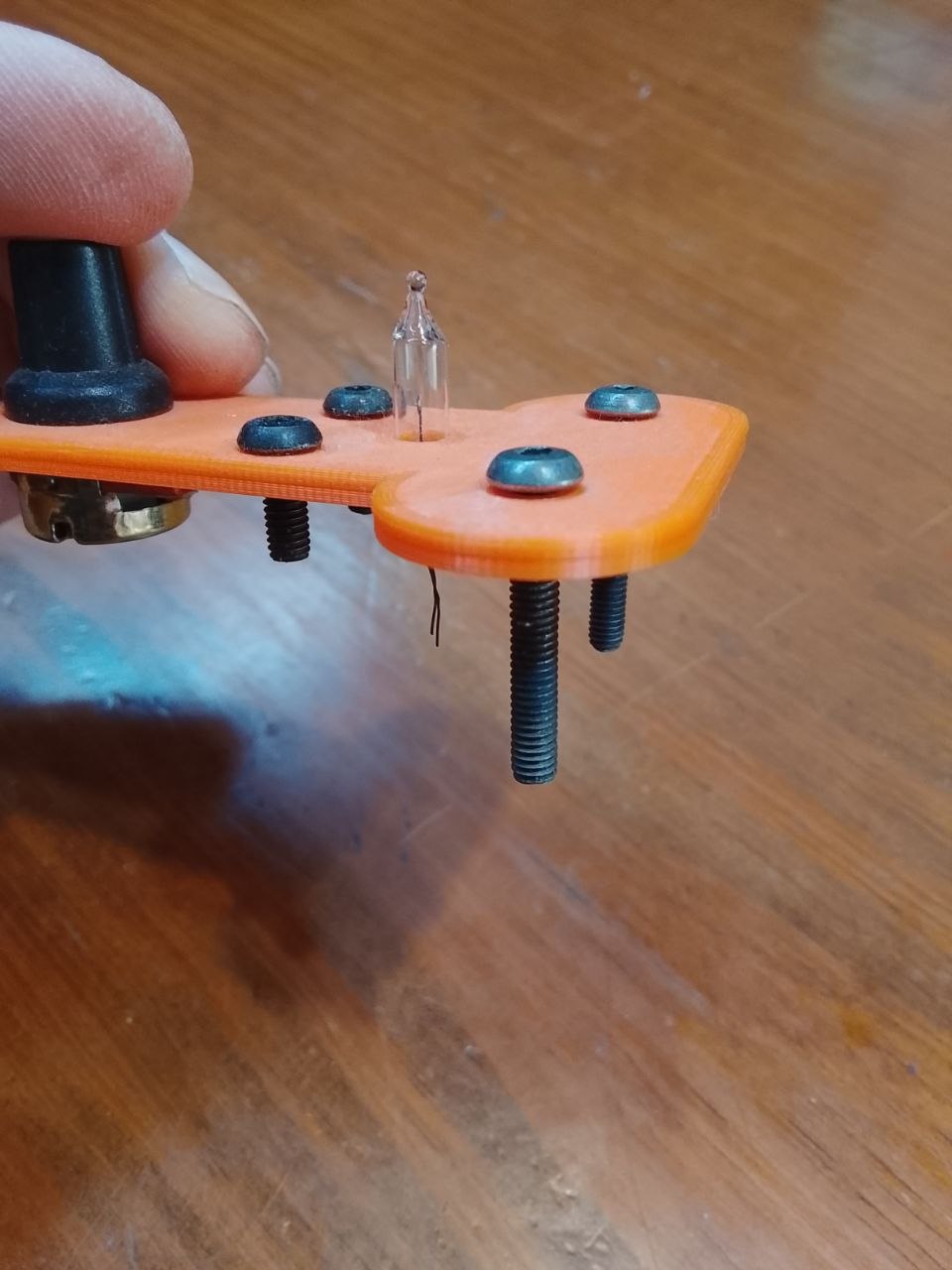

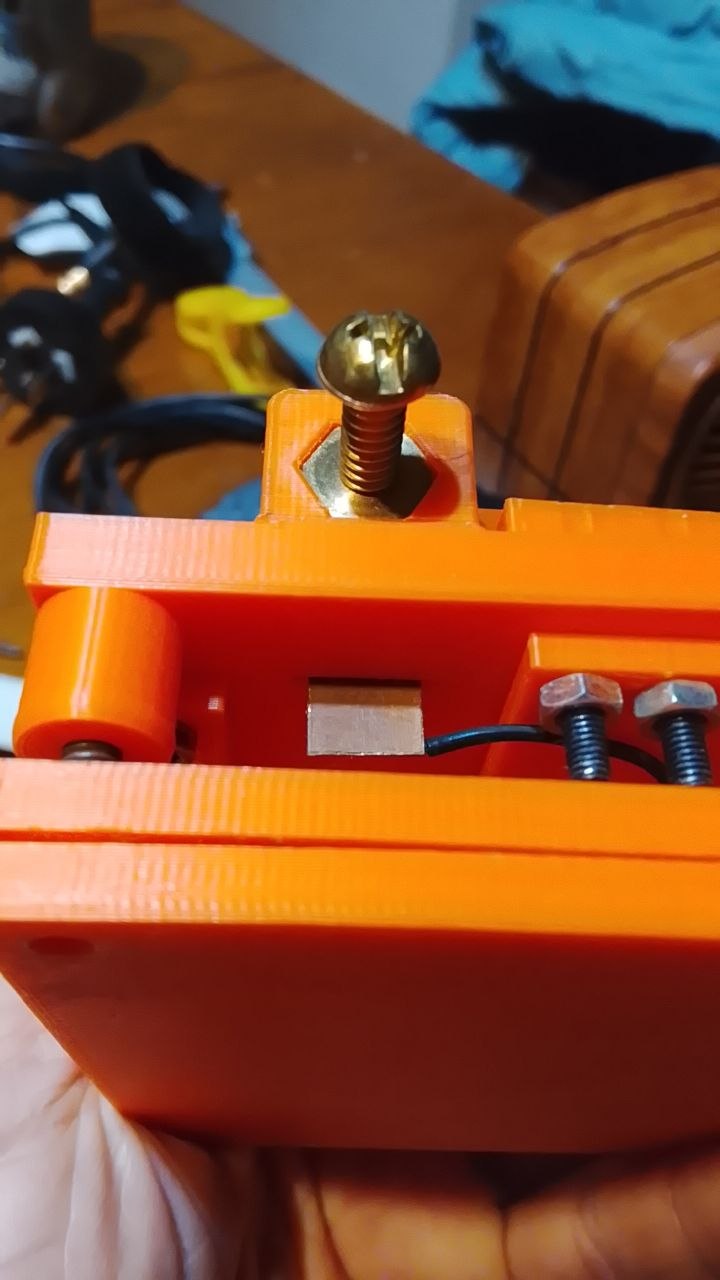

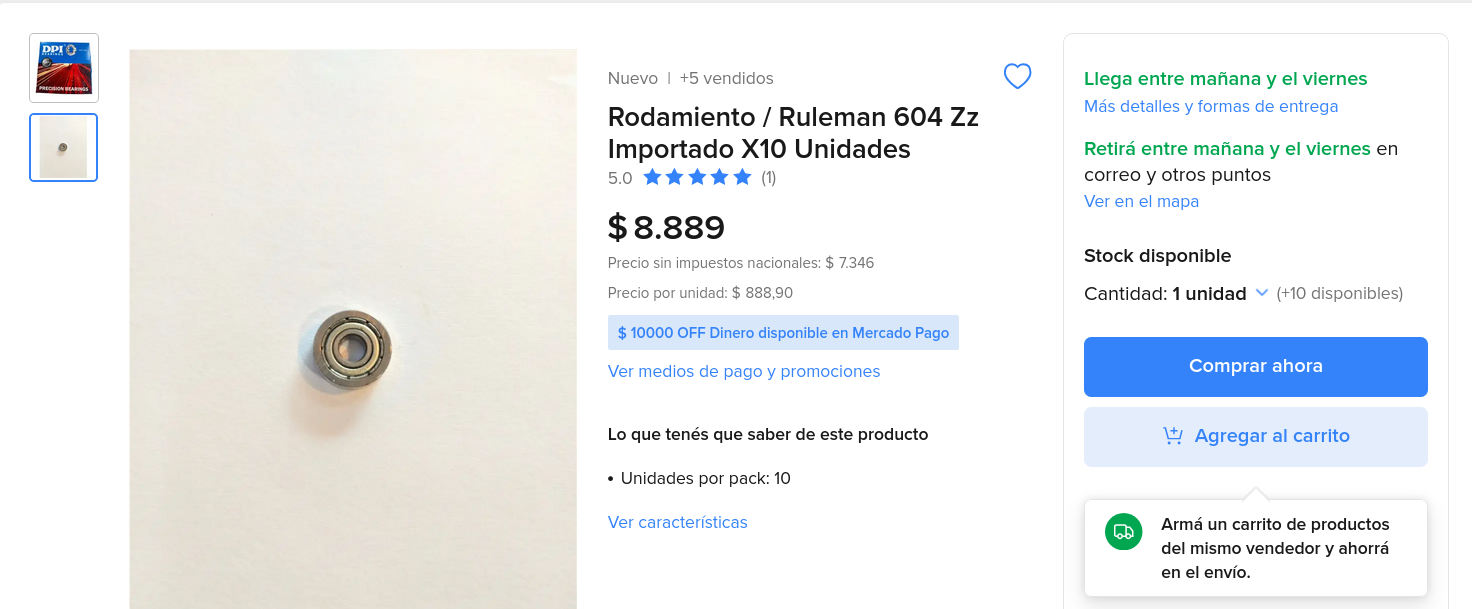

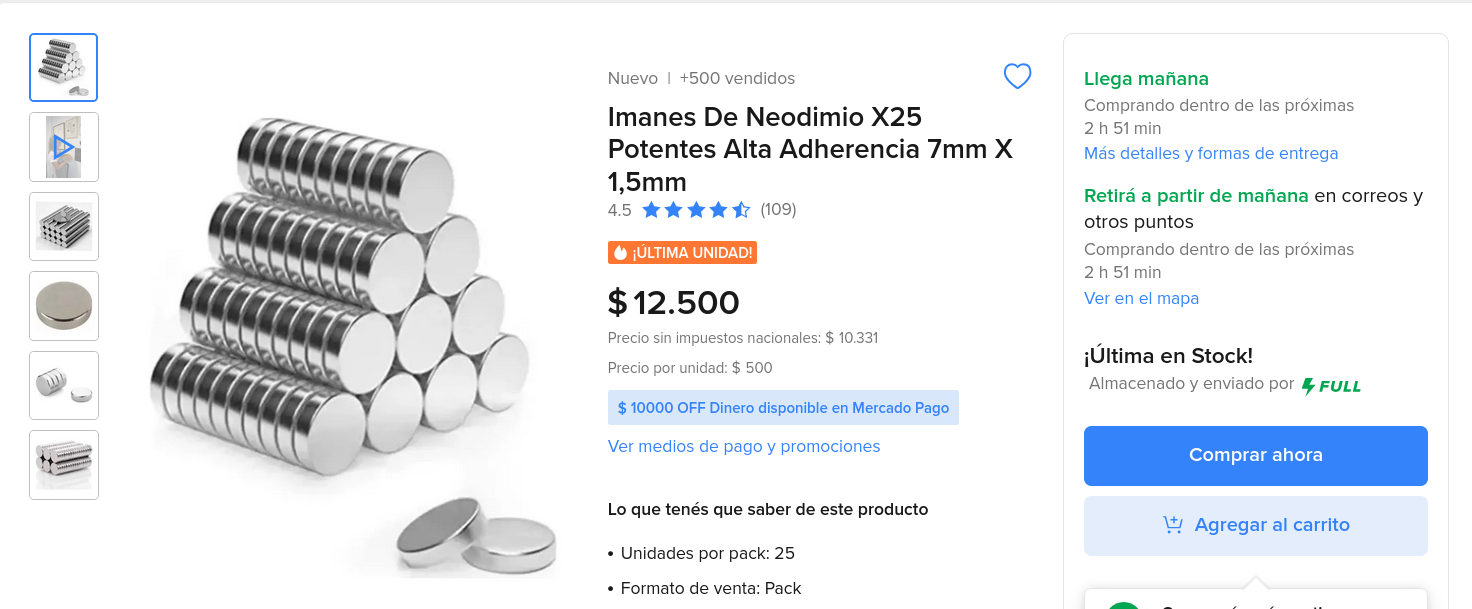

El material usado fue PET-G, todo impreso en 3D. Además tornillos varios, algunos de bronce para los contactos, un arduino que genera los pulsos y un potenciómetro que permite ajustar la velocidad de transmisión.
El diseño es de mi autoría, aunque para ello miré varios modelos en internet que me inspiraron.

Archivos SKP (fuentes) y STL (para laminar)

Aquí están los archivos 3D de la llave yámbica en formato STL para laminar e imprimir.

Yambica Paletas (.stl)
Yambica Separadores (.stl)
Yambica Magnéticos (.stl)
Yambica Arduino (.stl)
Yambica Cuerpo (.stl)
Yambica Base (.stl)
Yambica Tapa (.stl)

Todo el proyecto - Código fuente sketchup (.skp)
Yambica Proyecto completo (.skp)

Actualizaciones..

Esta llave yámbica está siendo aún contruida. Estoy diseñando el firmware para arduino, por lo cual aún no está subido aquí su código fuente.

Cierre

Las llaves funcionan bastante bien. Las utilizo en mis sesiones de práctica del código morse.
Mi motivación es explorar este modo de comunicación radial tan antiguo pero tan desafiante.
Si construís una, contame cómo te quedó. Me interesa ver qué variantes aparecen.
