Antena Logarítmica Periódica VHF-UHF

Antena LogPeriódica VHF-UHF

Estado — Actualizaciones

ESTADO ACTUAL: Proyecto terminado (Marzo 2026).

Antena Logarítmica Periódica VHF - UHF

Licencia

Este proyecto se distribuye bajo licencia Creative Commons Atribución-Compartir Igual 4.0 Internacional (CC BY-SA 4.0).

Contacto

Email: mail@nicolasvasconi.ar
Telegram: @nicolasvasconi

Idea

Este proyecto nace para probar otro tipo de antena que, según referencias, era muy buena, ligera y portable. Es un diseño utilizado por radioaficionados dedicados a las comunicaciones usando satélites como repetidores. Funciona en las bandas de VHF y UHF como se muestra en la imagen de abajo. Incluso resuena y es capaz de funcionar en 220 MHz.

Colaboraciones

Agradezco su colaboración a:
Daniela Arias por la confección del bolso porta antena.

Modelo

En la red encontré al fabricante elkantennas.com, que optimizó el diseño de la logperiódica clásica que antaño se usaba, entre otras cosas, para recepción de TV. En internet se pueden encontrar planos y medidas creados por radioaficionados a partir de la antena original.

Materiales y construcción

Los materiales utilizados fueron caños de aluminio de 6 mm de diámetro para los elementos, y planchuelas de aluminio para el cuerpo de la antena. Las piezas azules y anaranjadas fueron impresas en 3D (material PTEG), y diseñadas por mí. En otro apartado adjuntaré los archivos originales por si gustás imprimirlos y usarlos.

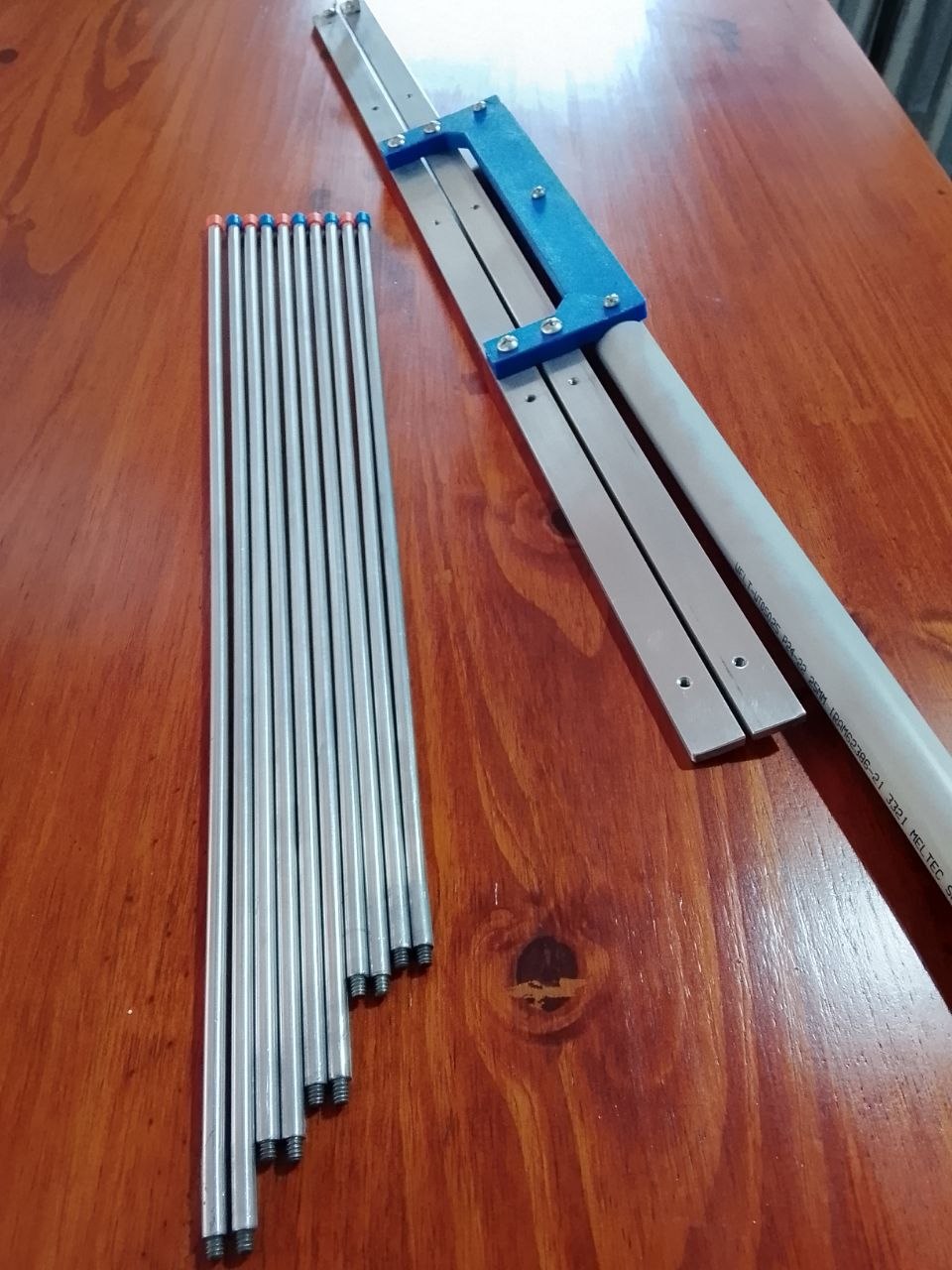

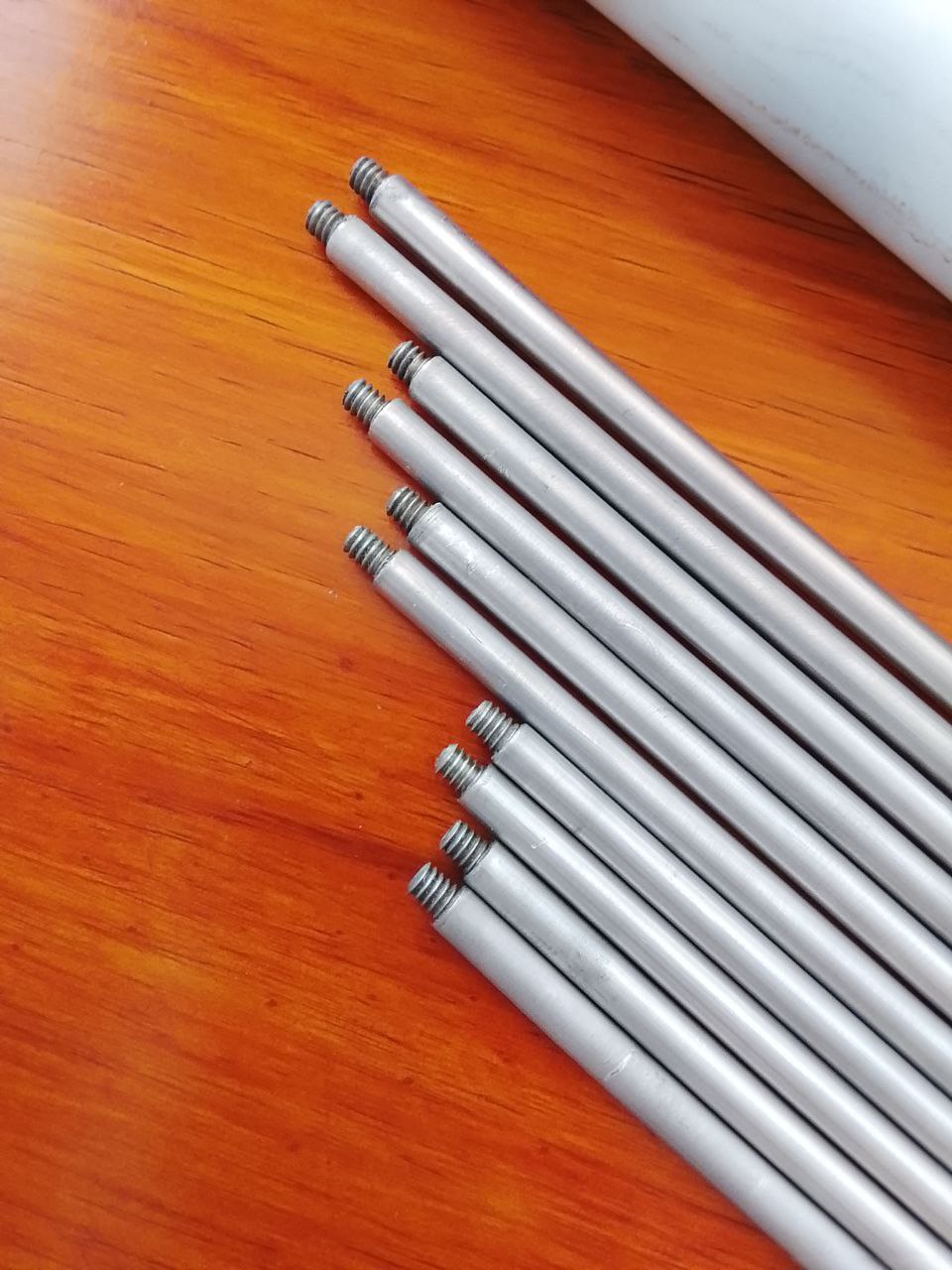

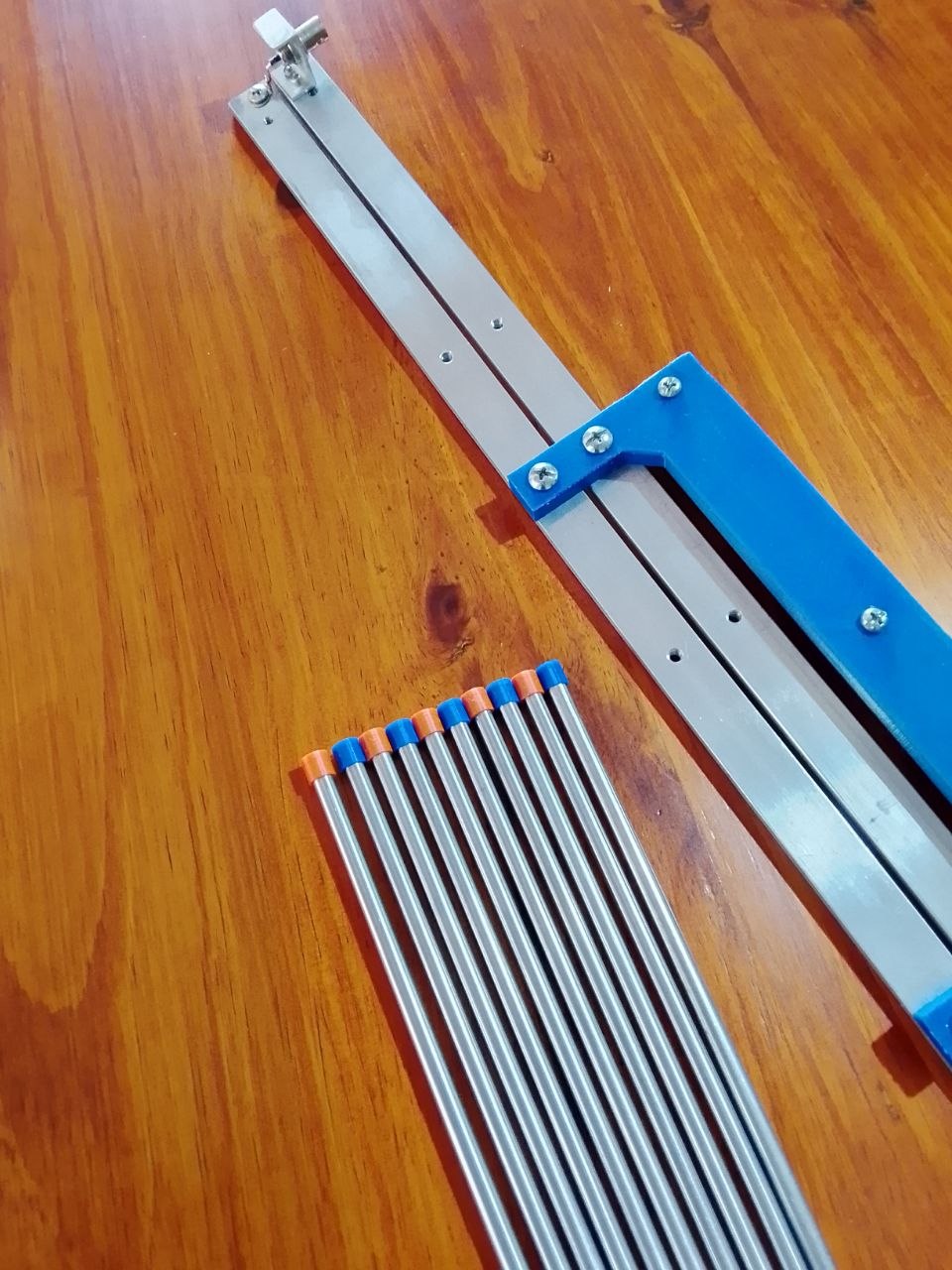

Dentro de los caños inserté tornillos de 1/4 que entraron girando y con pegamento. Una vez secó el pegamento corté las cabezas de esos tornillos dejando unos 5 mm de su rosca hacia afuera. Las planchuelas (cuerpo) tienen agujeros roscados donde se colocan cada uno de los elementos. Esto permite desarmar la antena y guardarla de forma simple. Respeté las medidas entre los elementos y el largo de cada uno. No respeté las dimensiones del cuerpo doble porque utilicé material que ya tenía. El espacio entre las dos planchuelas de aluminio (cuerpo) es de 3 mm en mi caso.

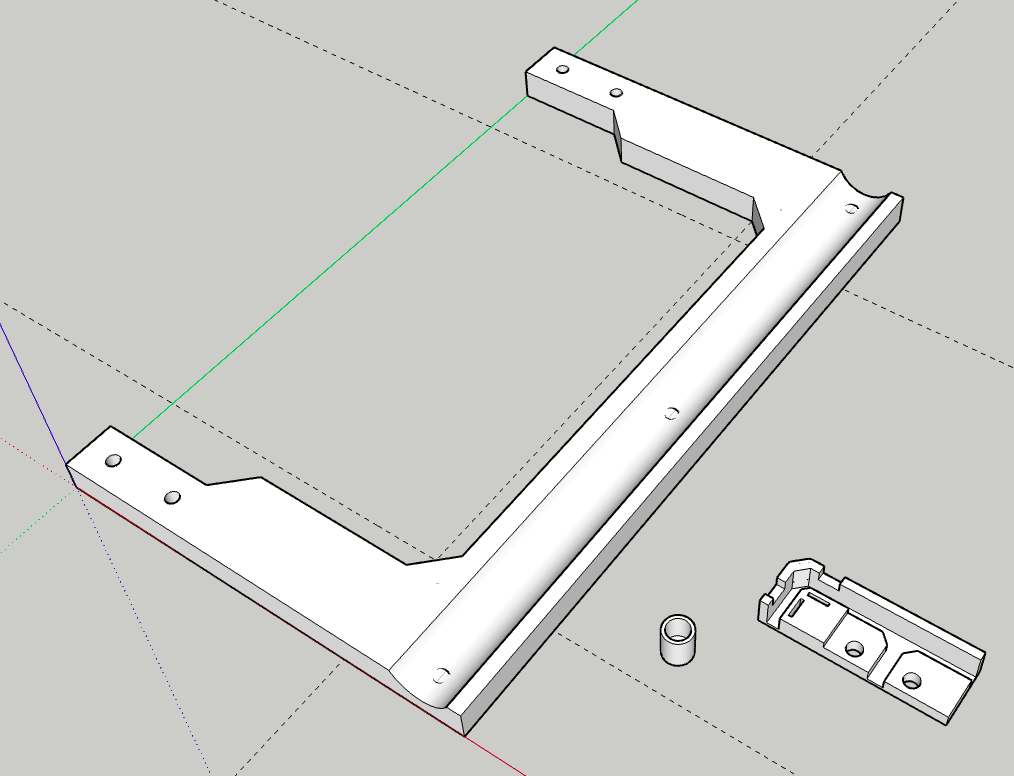

Piezas en 3D diseñadas para la antena.

Archivos SKP (fuentes) y STL (para laminar)

Aquí están los archivos 3D de las piezas de la antena.

Planos y medidas

Utilicé un plano que encontré en internet y adjunto aquí mismo:

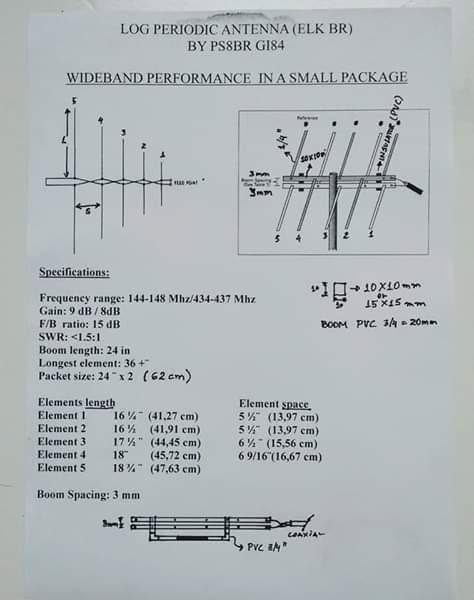

Antena Logarítmica Periódica VHF - UHF — Plano y medidas

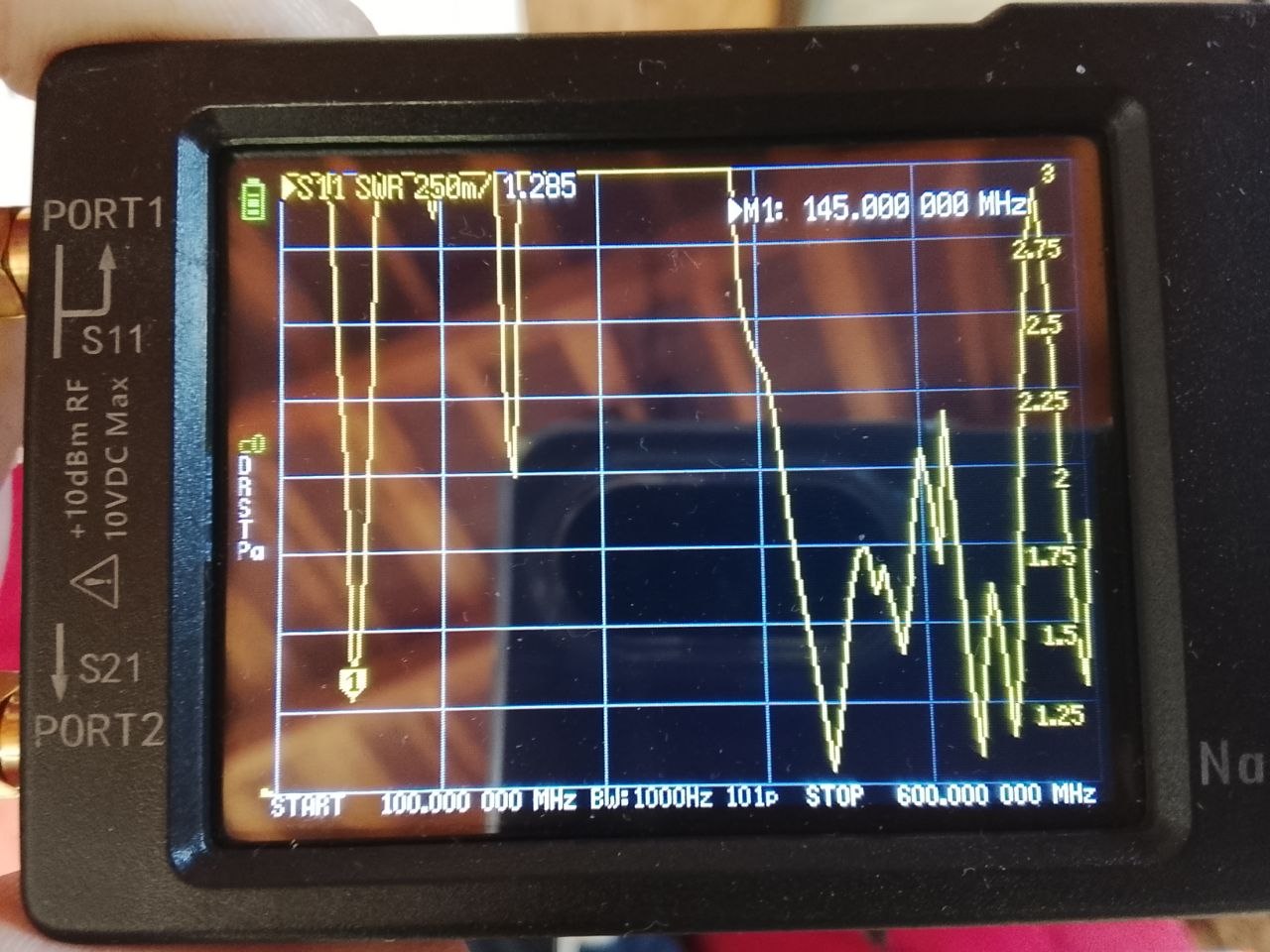

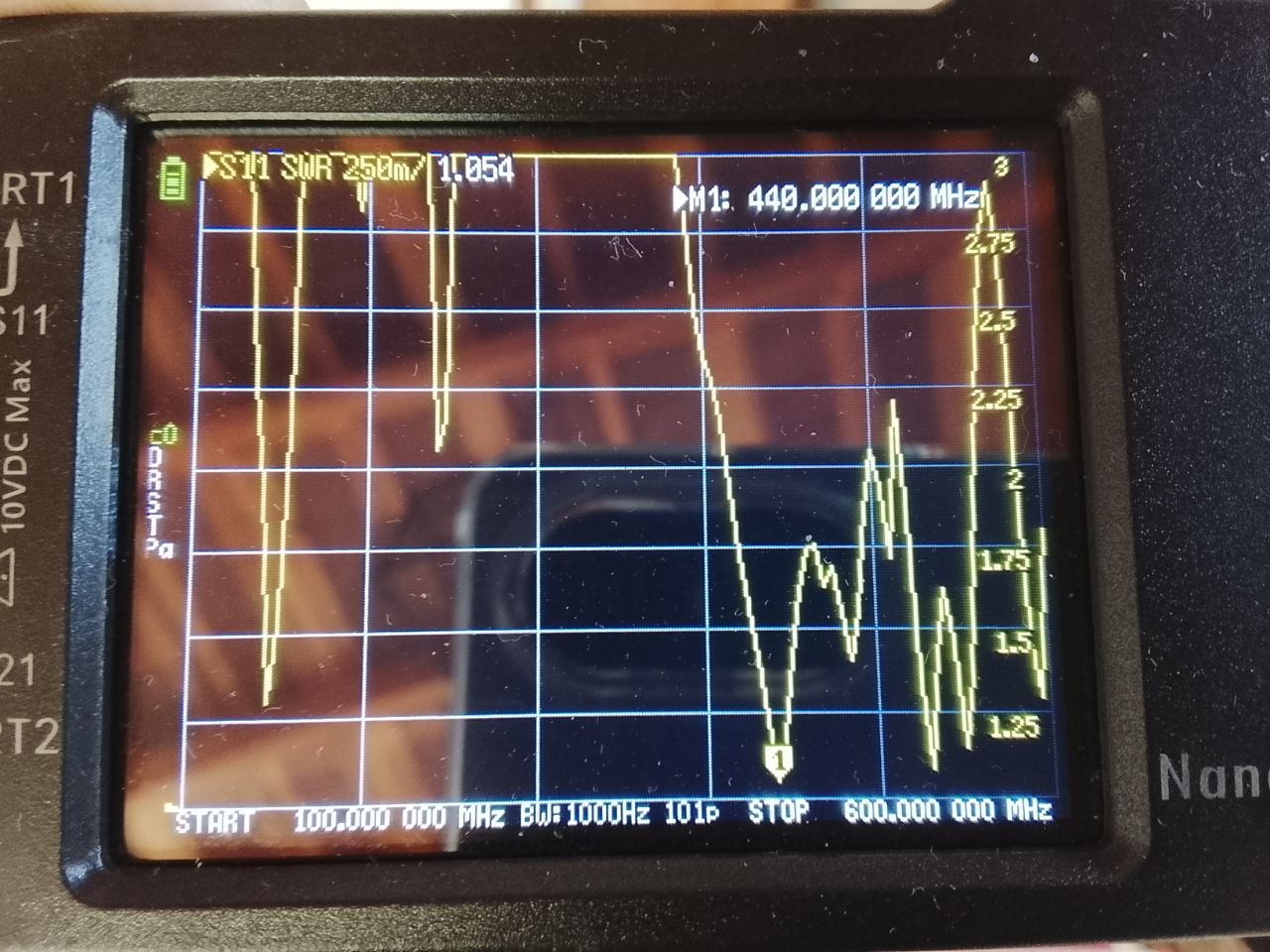

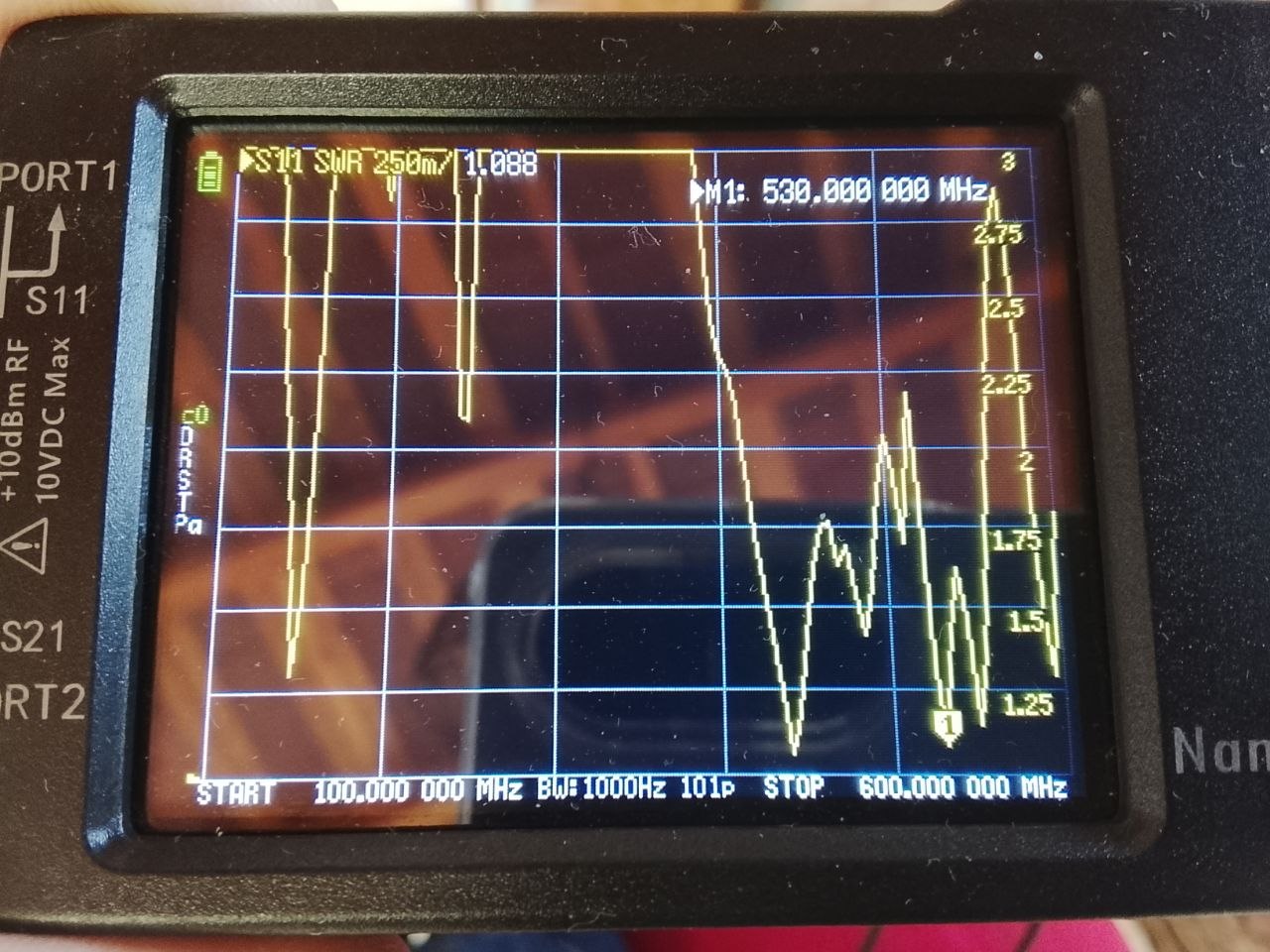

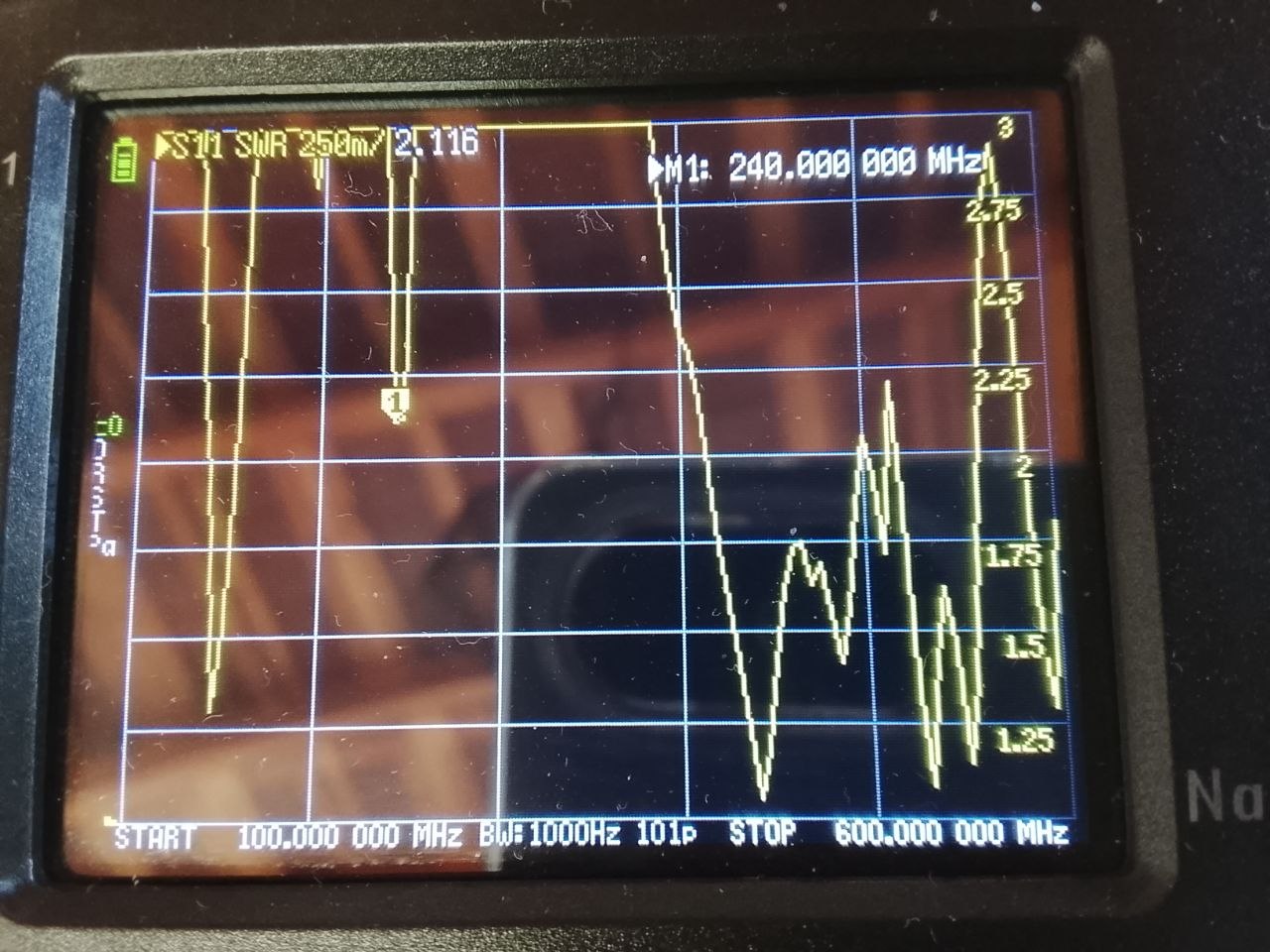

Mediciones de ROE (NanoVNA)

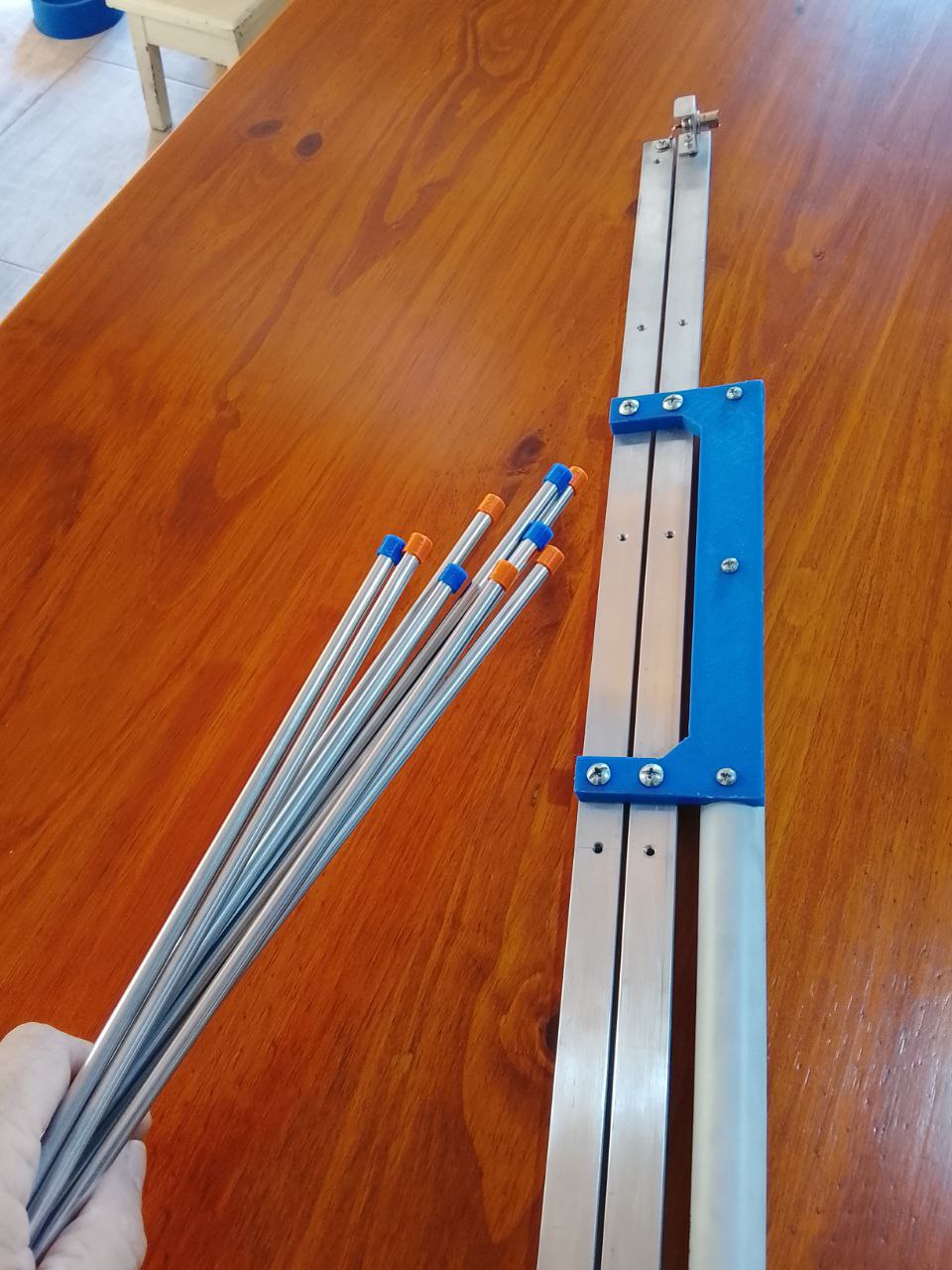

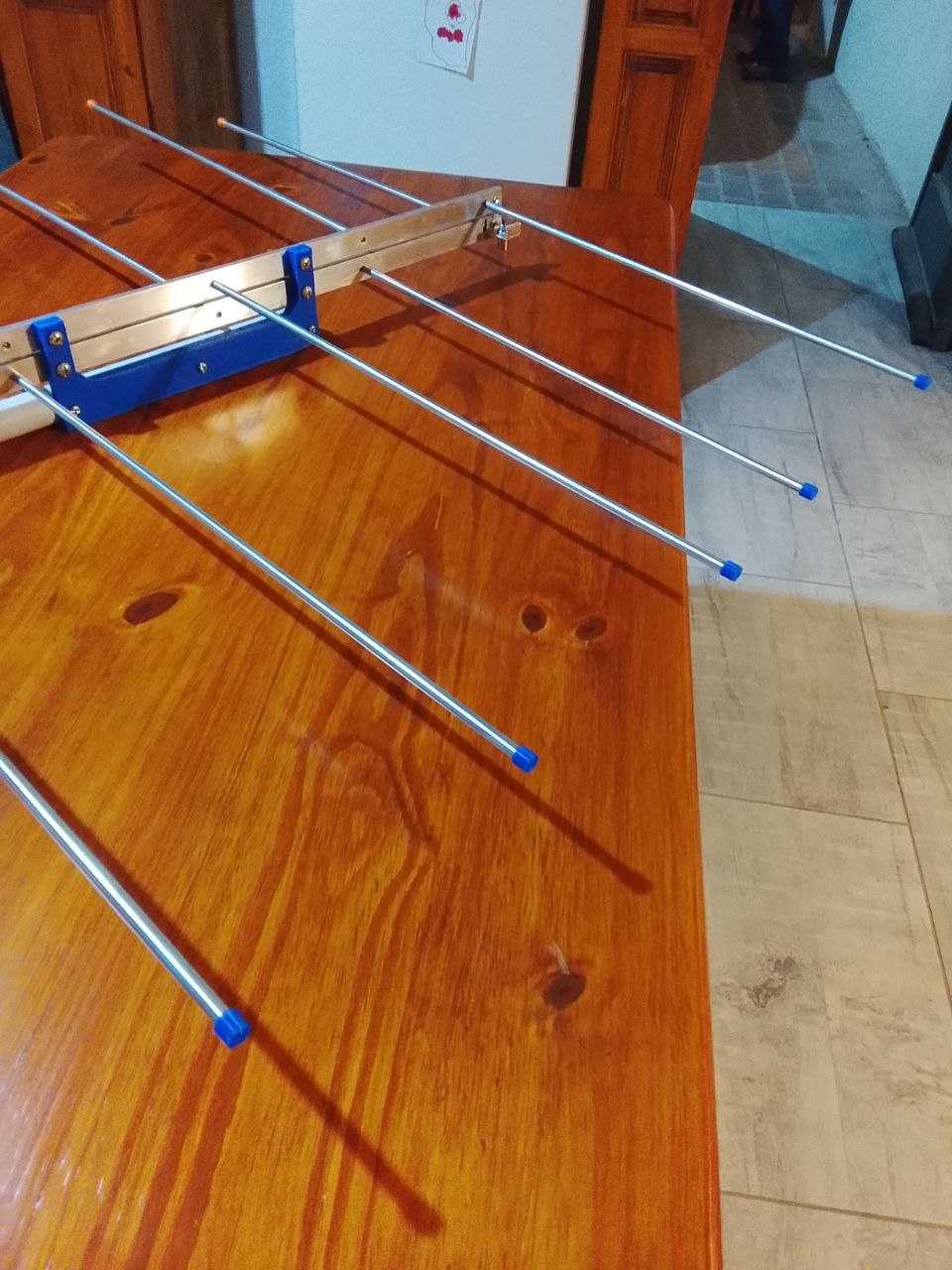

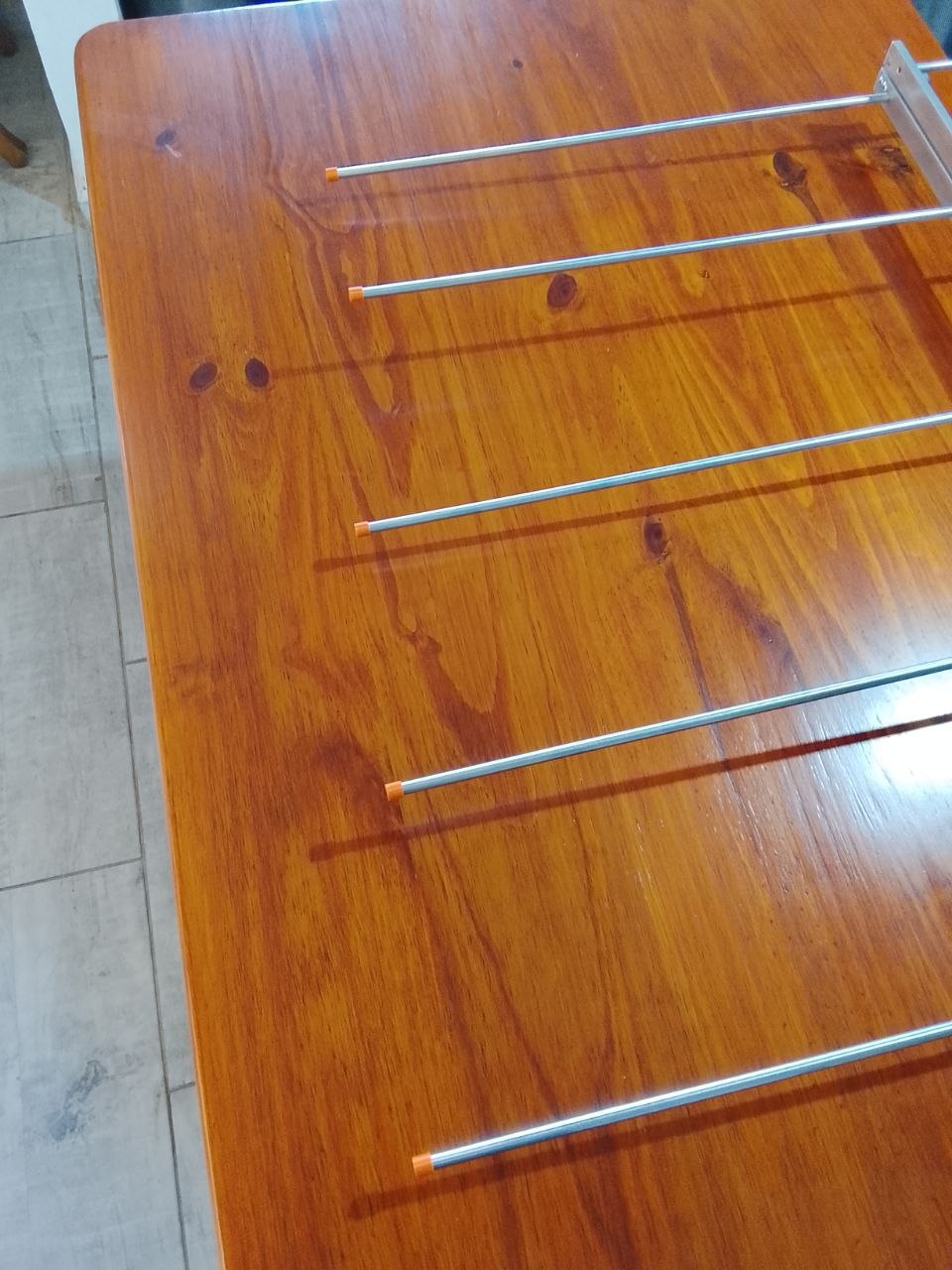

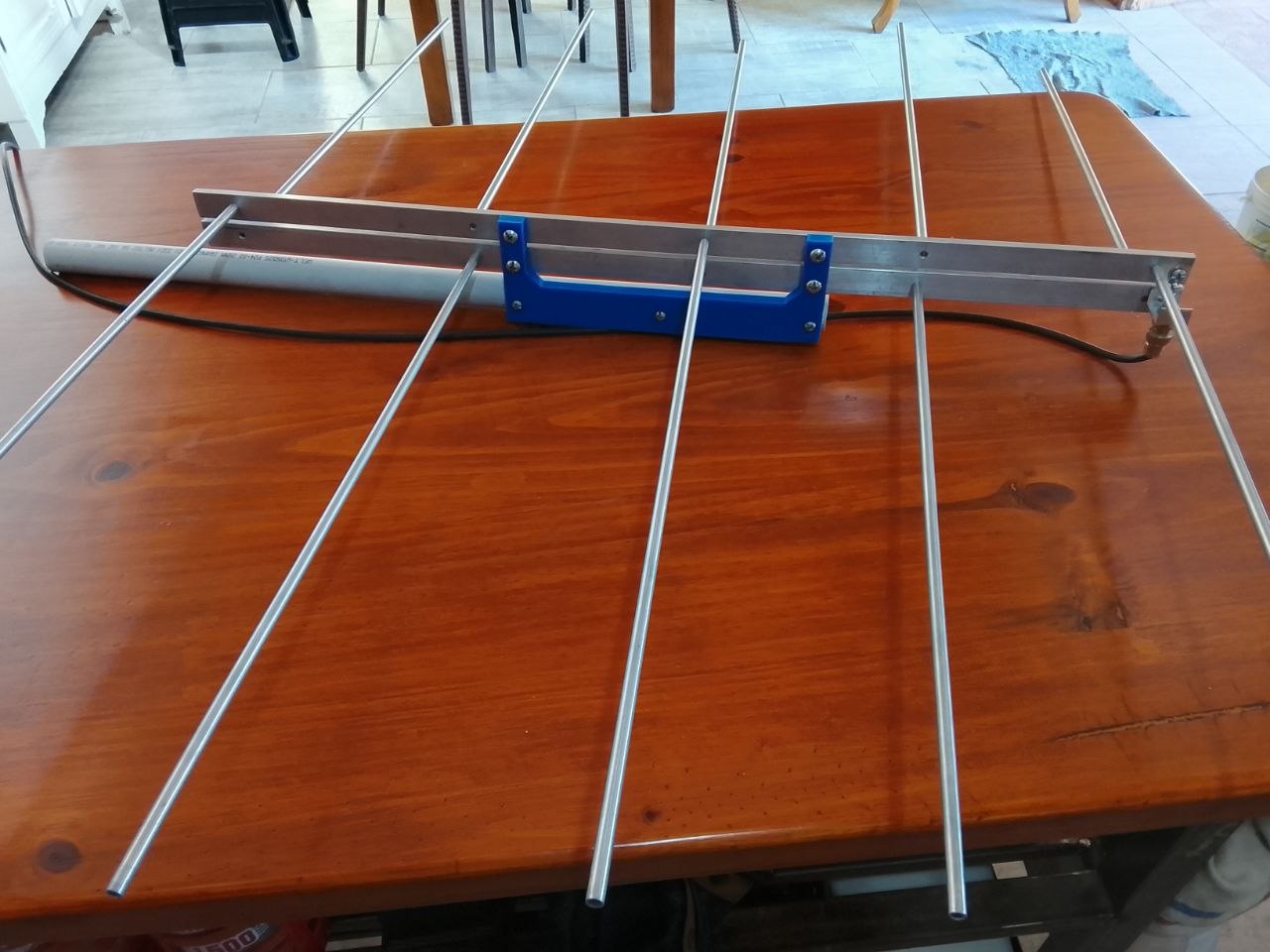

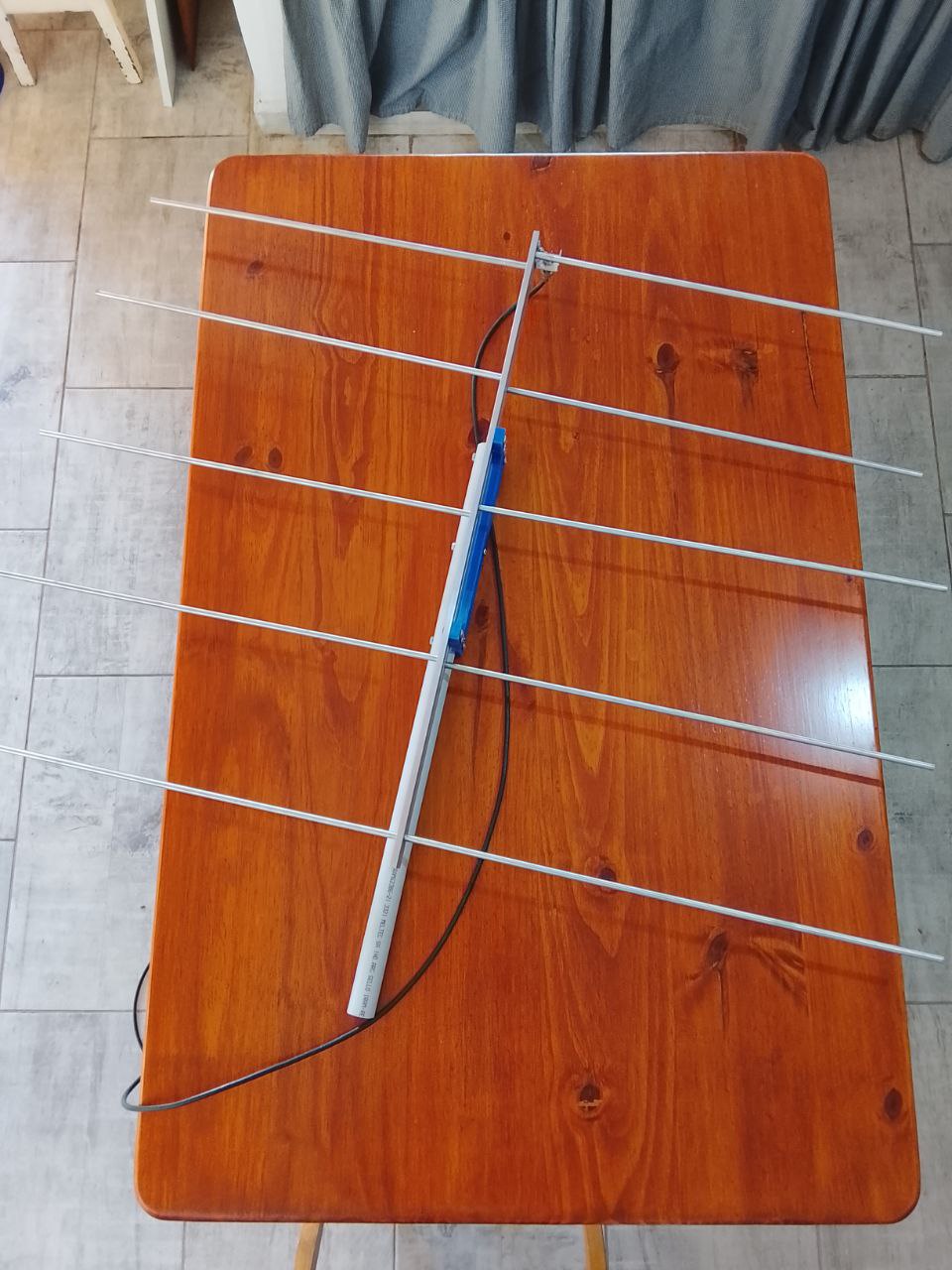

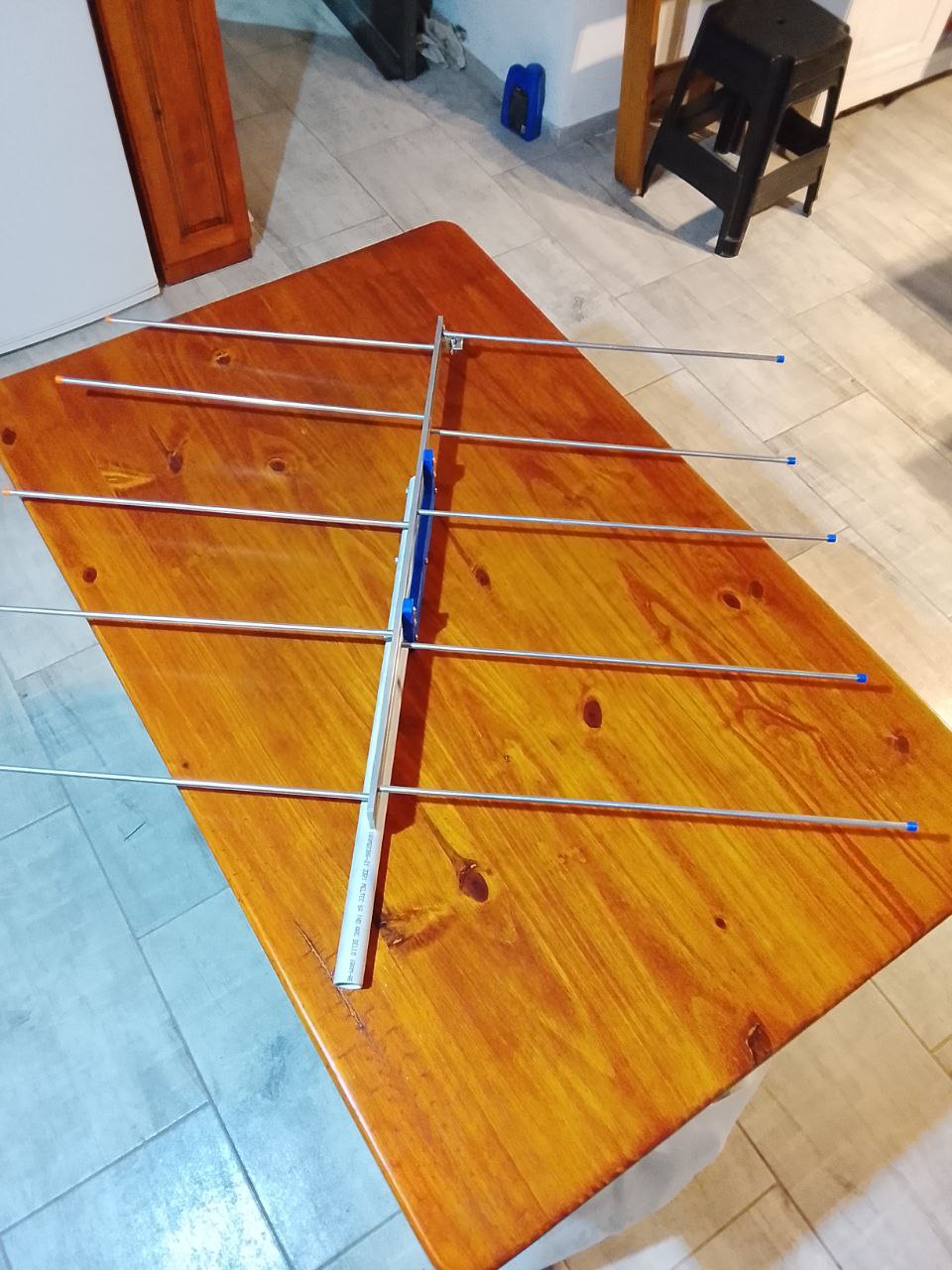

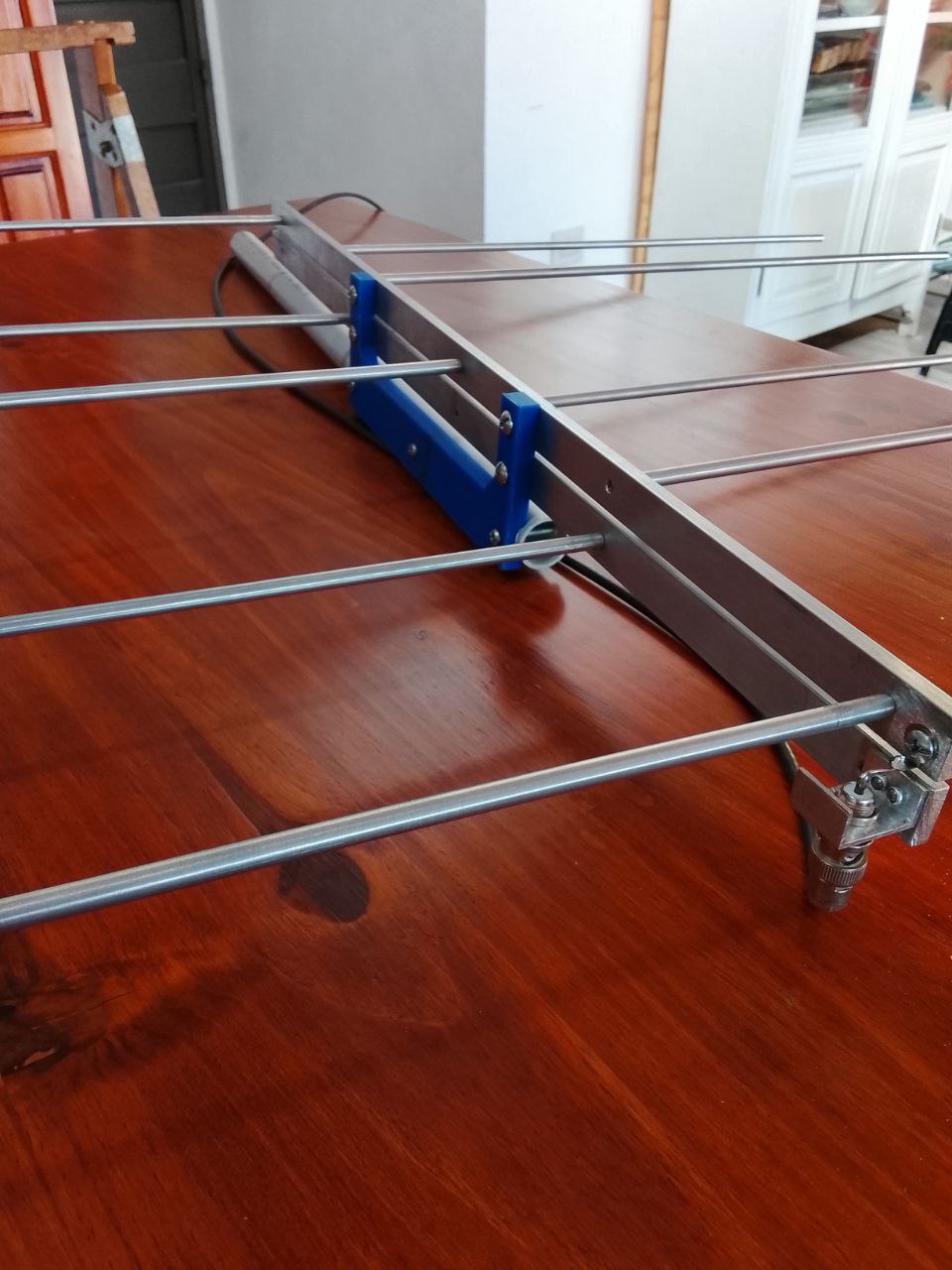

Fotos varias de la antena

Modificaciones posteriores

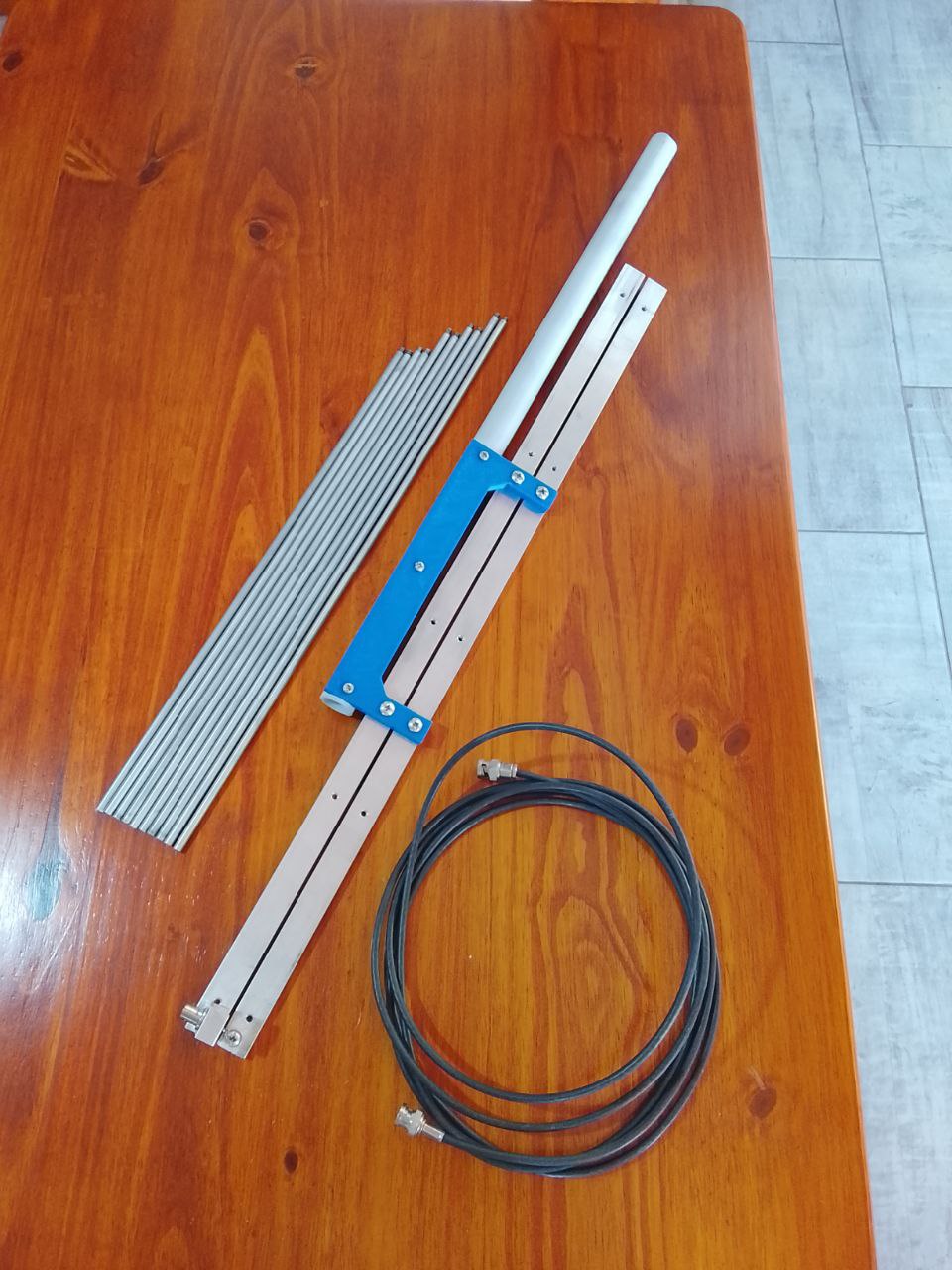

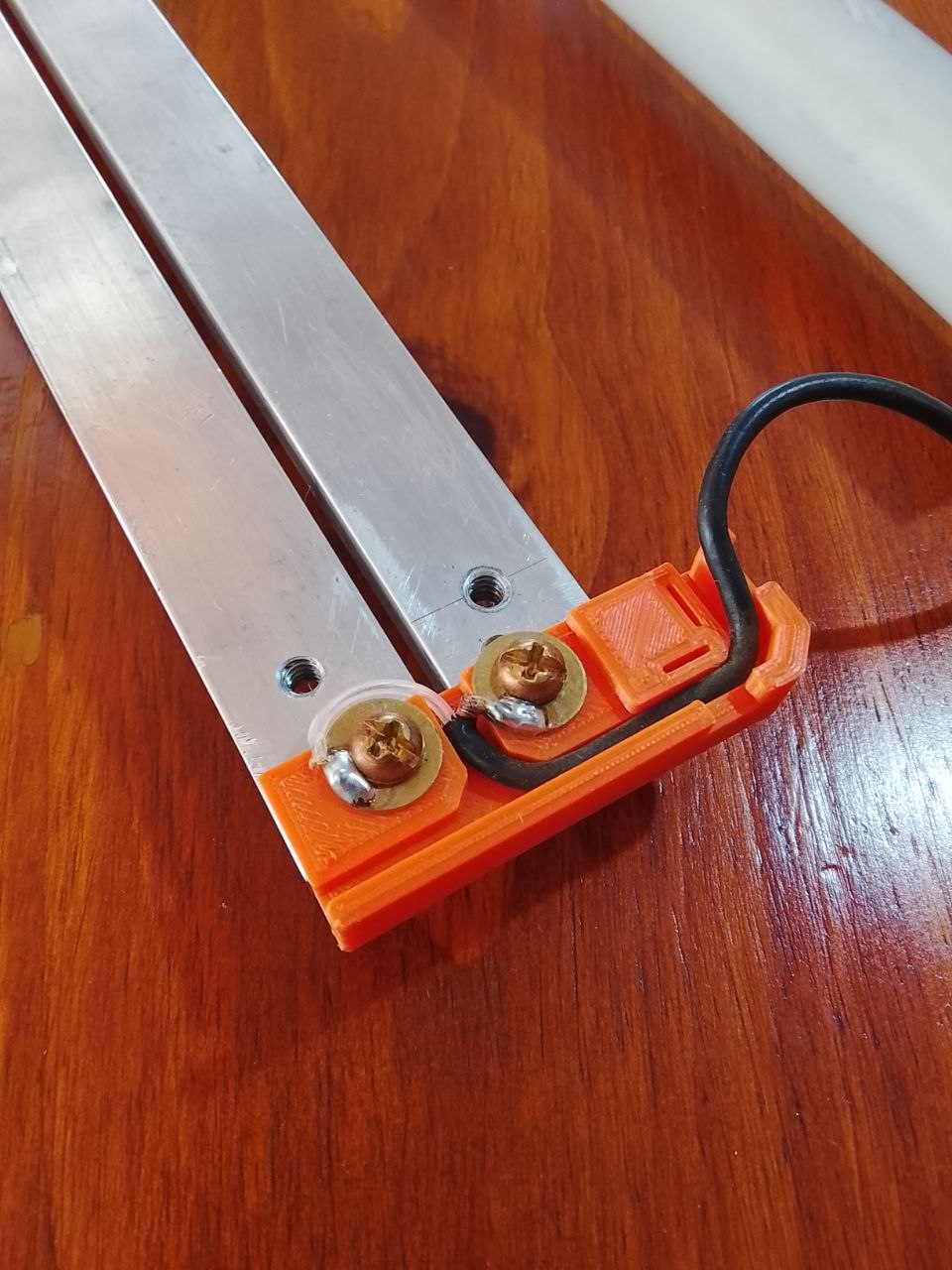

Originalmente utilicé un conector BNC para poder desconectar el cable coaxial de la antena. Si bien funcionaba, el cable utilizado resultaba pesado y voluminoso, por lo que lo reemplacé por uno más fino. De paso eliminé el conector BNC (y casi con seguridad, sus pérdidas asociadas), dado que el nuevo cable queda unido al cuerpo de la antena de forma permanente, como se puede apreciar en las imágenes que siguen. También se puede ver la puntera que fija el cable y lo protege de golpes o tirones. El acople por soldadura debería ser más eficiente que el conector, aunque se agregan un par de tornillos de bronce como vínculo entre los conductores del coaxial y el cuerpo de aluminio, lo que podría producir alguna pérdida menor.

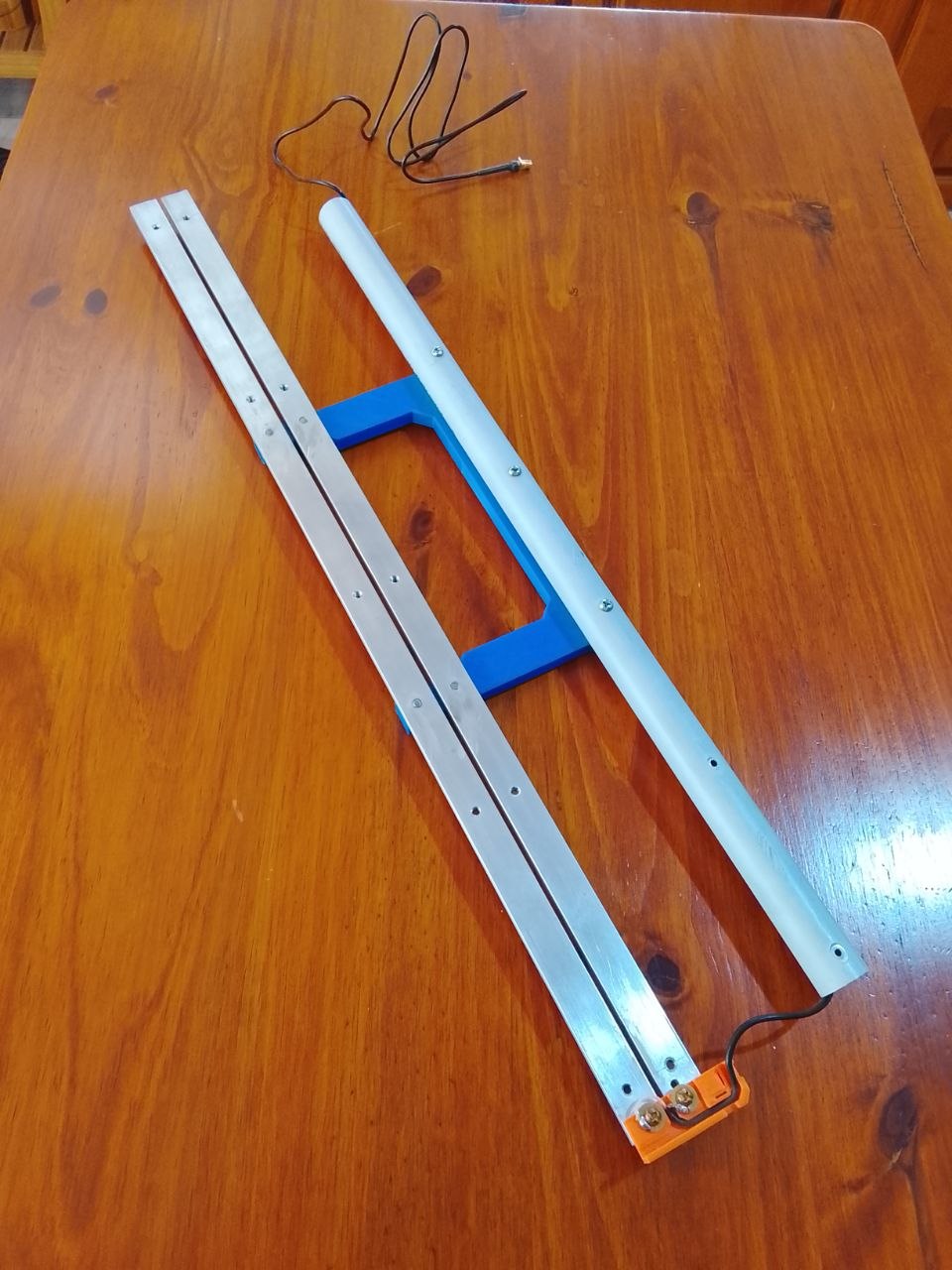

Antena actualizada y bolsa de transporte.

Cierre

Las pruebas de campo mostraron un rendimiento excepcional. Es una muy buena antena y se podría incluso construir para instalación fija. He realizado comunicaciones con repetidoras a más de 100 km de distancia estando con la antena en la mano, es decir, a 1,7 metros del suelo. Los contactos fueron en VHF y UHF por igual.

Tal es su buen funcionamiento que estoy evaluando la posibilidad de modelar una para bandas más bajas.

Es directiva en algunos casos y en otros se muestra muy generosa para recibir desde casi cualquier dirección.

Es una antena muy utilizada por aficionados que trabajan comunicaciones usando satélites repetidores.

73 DX!

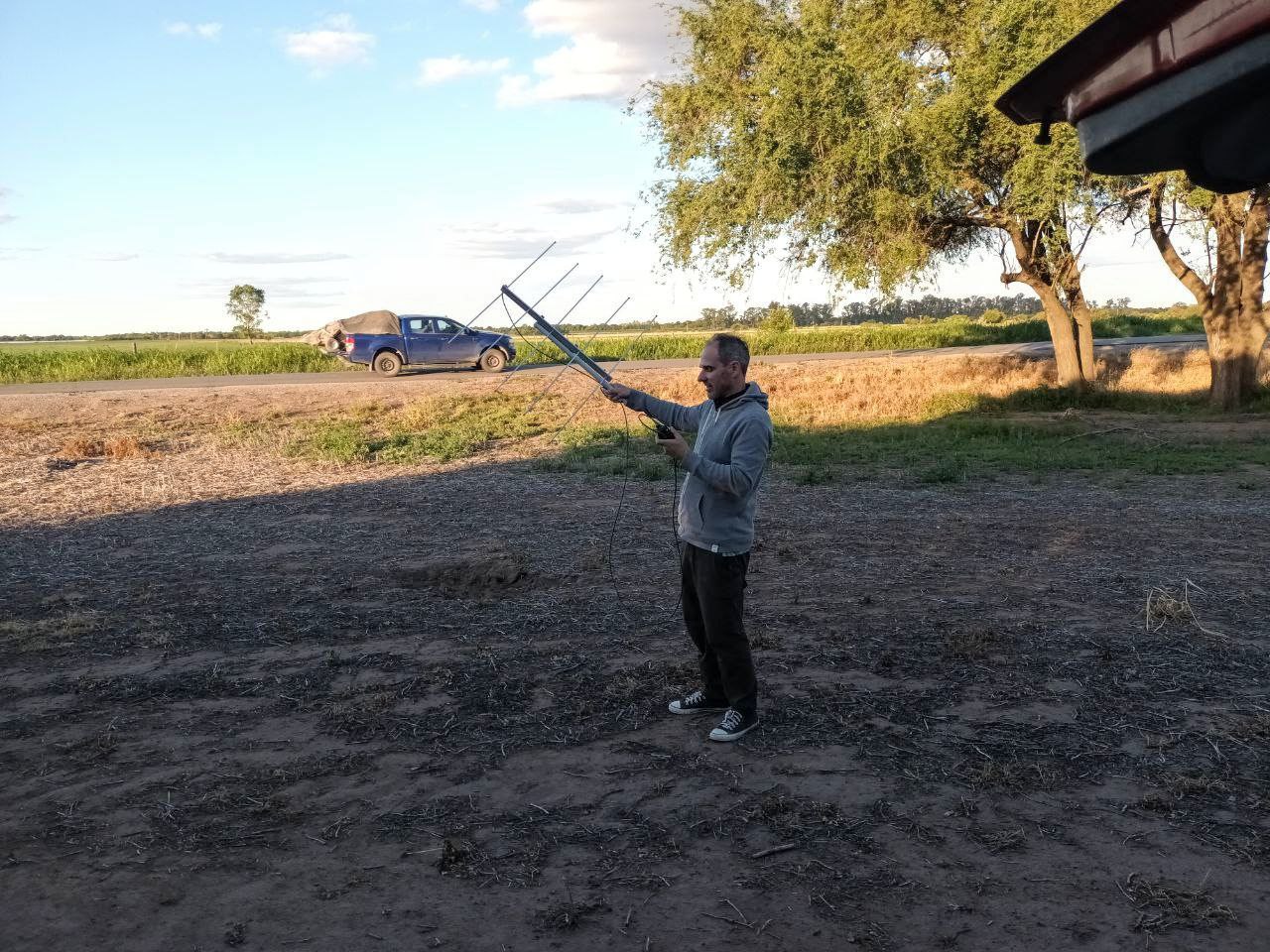

Prueba de campo con la antena.
