Gabinete 3D para NanoVNA – Nicolás Vasconi

Estado — Actualizaciones

Estado actual: Proyecto terminado en abril de 2026.

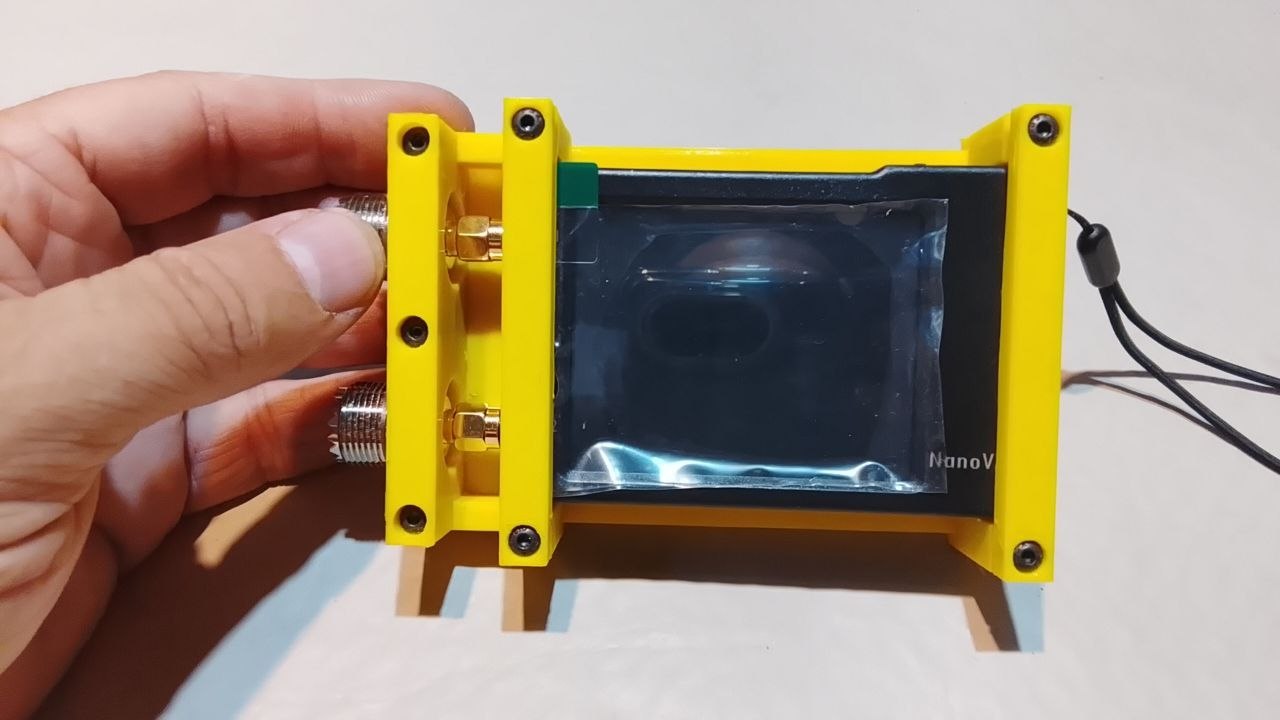

Fotos ilustrativas del gabinete.

Licencia

Este proyecto se distribuye bajo licencia Creative Commons Atribución-Compartir Igual 4.0 Internacional (CC BY-SA 4.0). Esto significa que puedes compartirlo, modificarlo y utilizarlo libremente, siempre que reconozcas la autoría y compartas tus mejoras con la misma libertad.

Contacto

Email: mail@nicolasvasconi.ar
Telegram: @nicolasvasconi

Archivos STL (fuentes)

Aquí están los archivos 3D del gabinete. Puedes usarlos, modificarlos y mejorarlos libremente.

📐 Gabinete base (.stl) 📐 Bridas (.stl)

Archivos .gcode (listos para imprimir)

Aquí están los archivos .gcode con los ajustes de impresión.

⚙️ Gabinete base (.gcode) ⚙️ Bridas (.gcode)

Implementación

Preferí usar adaptadores SMA a PL-259 porque mis mediciones son fundamentalmente en frecuencias de HF. El equipo viene con conectores SMA en sus puertos y con los adaptadores pasamos a PL-259. El problema es que estos conectores son más grandes y es más fácil romper los conectores SMA mientras se manipula el equipo.

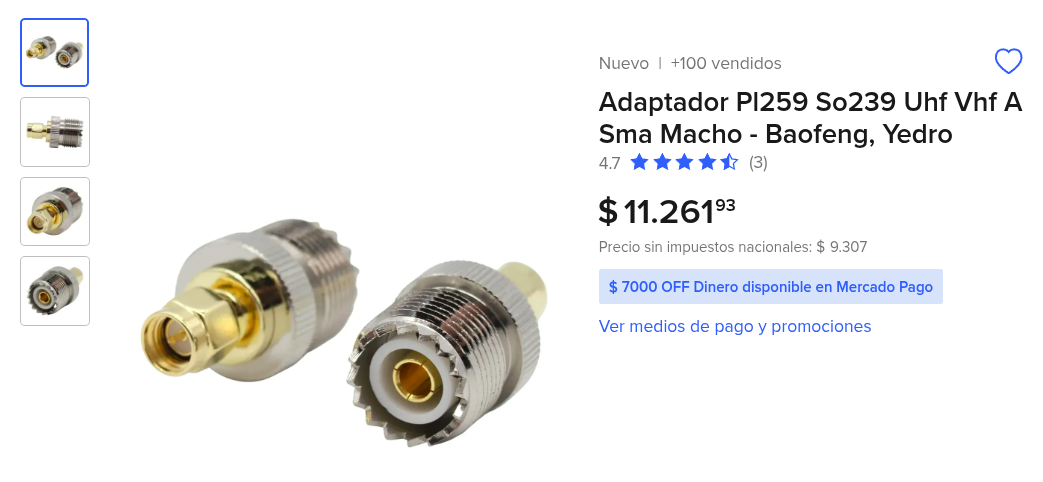

Adaptadores SMA - PL259 (SO239)

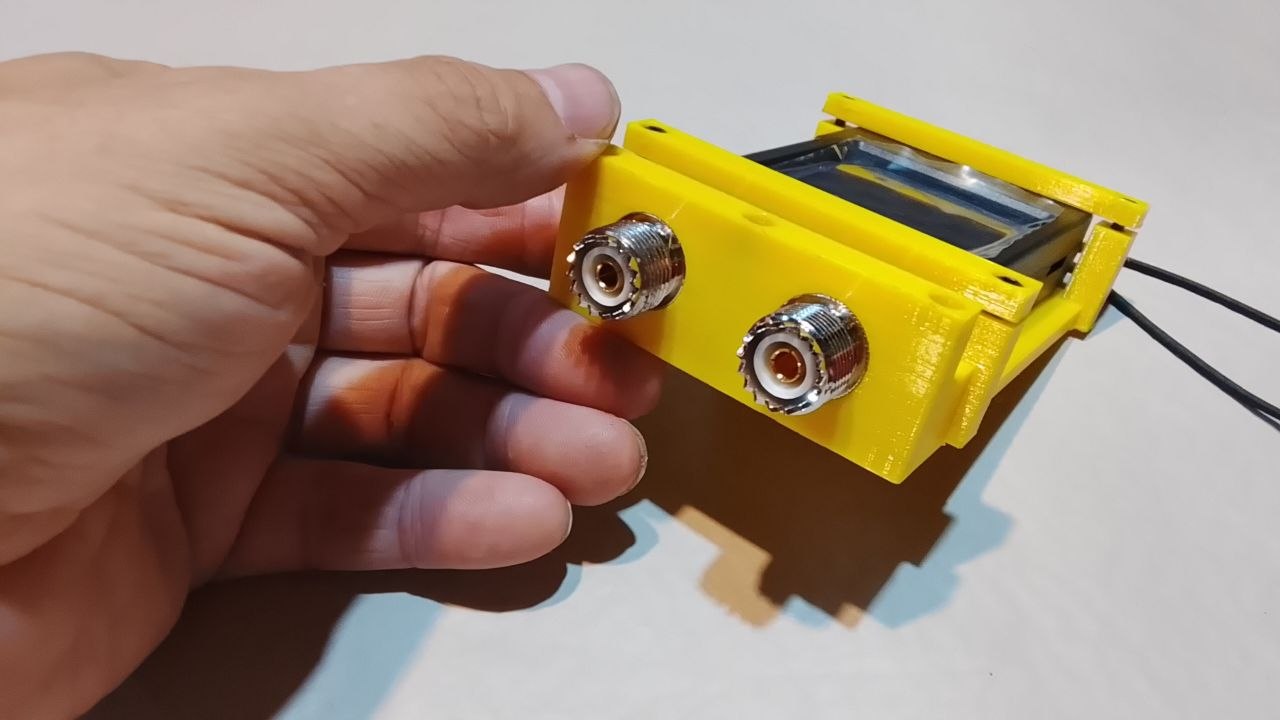

                Doble función: El gabinete protege el equipo NanoVNA de golpes directos y, a su vez, sujeta los adaptadores SMA-PL259 para evitar que se dañen los conectores SMA de los puertos del equipo.


Cierre

Espero te sea de utilidad. Si puedes mejorarlo, te invito a compartirme esas mejoras y a que las subamos a este post.

73 DX!
